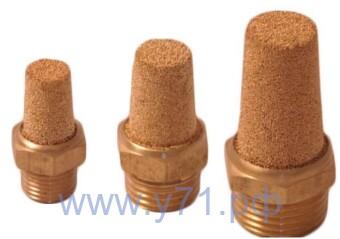

Пневмоглушители типа 2113 и ПГМ

Увеличить
Цена: 28 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цены на блоки подготовки воздуха П-ФРК (6,10,16,25)-5, указаны без НДС

2113-04 28
2113-06 44
2113-10 82
2113-16 100
2113-20 233
2113-25 399
2113-32 1287
2113-40 1623
2113-50 2300
ПГМ-М5 25
ПГМ-1/8 27
ПГМ-1/4 42
ПГМ-3/8 72
ПГМ-1/2 90

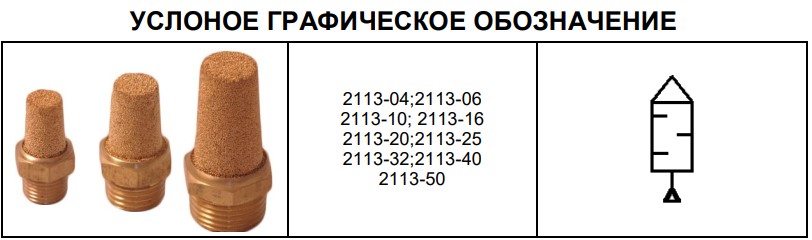

Условно-графическое обозначение пневмоглушителей 2113

обозначение пневмоглушителей 2113Пневмоглушители предназначены для снижения уровня шума при выхлопе в атмосферу отработанного воздуха из пневматических приводов и устройств.

Принцип действия пневмоглушителей основан на снижении энергии звуковых колебаний при прохождении отработанного воздуха через пористый звукопоглощающий элемент.

Металлокерамический звукопоглощающий элемент пневмоглушителя типа 2113 завальцован в корпус.

Присоединение: резьбовое G1/8", G1/4", G3/8", G1/2", G3/4", G1", G1¼", G1½", G2".

Рабочая среда - сжатый воздух давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности, а при обмерзании - не грубее 9 класса загрязненности по ГОСТ 17433.

Пневмоглушители монтируются в выхлопных отверстиях пневмораспределителей или выхлопных коллекторов.

Пространственное положение пневмоглушителей - любое.

Пропускную способность пористого элемента пневмоглушителя следует периодически восстанавливать промывкой или другим методом, так как по мере загрязнения элемента возрастает противодавление и снижаются скоростные характеристики привода.

Необходимо оберегать пневмоглушители от ударов во избежание повреждения или разрушения пористого элемента.

Пример записи при заказе пневмоглушителя с наружной присоединительной резьбой, металлокерамическим звукопоглощающим элементом, с условным проходом 25 мм, климатического исполнения УХЛ, категории размещения 4: ПНЕВМОГЛУШИТЕЛЬ 2113 -25 УХЛ4

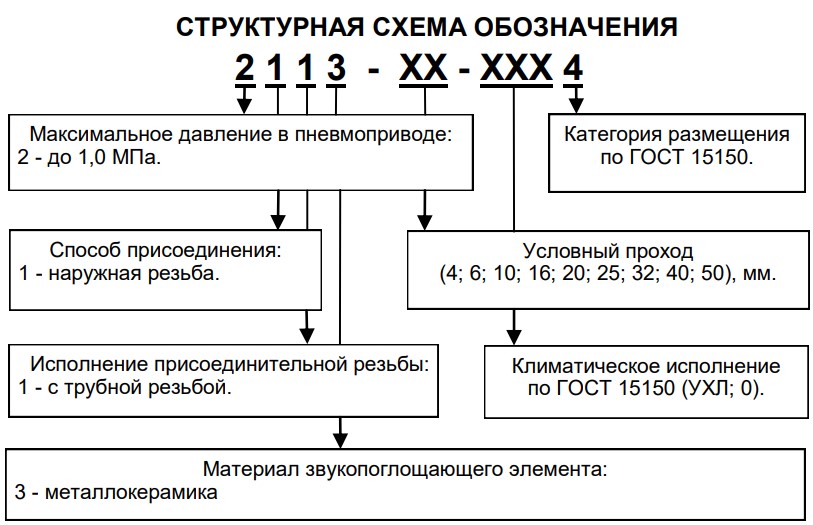

Структурная схема обозначения пневмоглушителей типа 2113

Структурное обозначение пневмоглушителей 2113

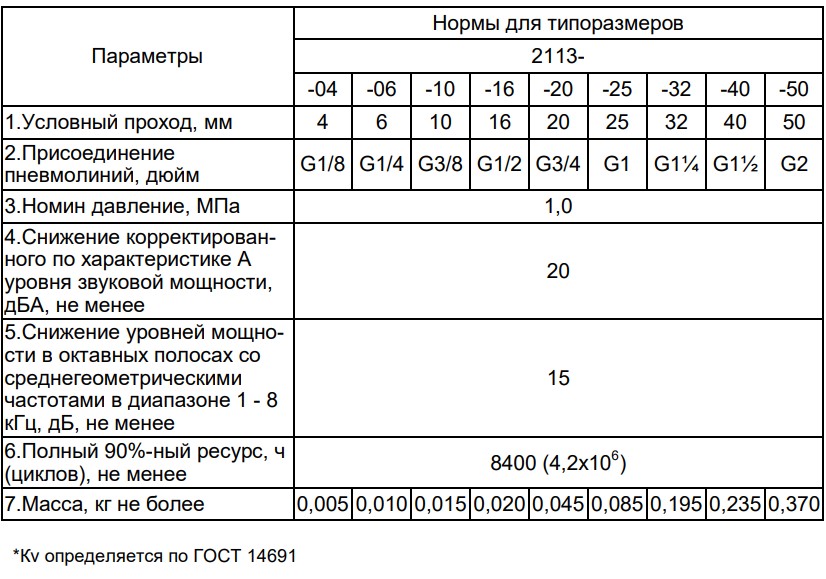

Технические характеристики пневмоглушителей 2113

Технические характеристики пневмоглушителей 2113

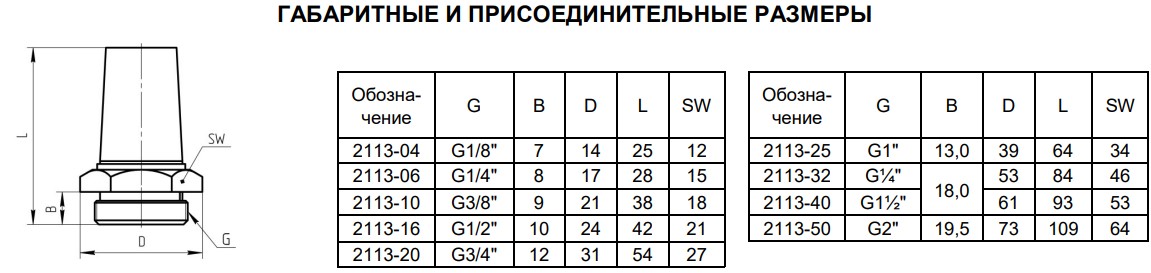

Габаритные и присоединительные размеры  пневмоглушителей 2113

Габаритные размеры пневмоглушителей 2113
