Распределители с односторонним пневматическим управлением типа В63-2А(3А)

Увеличить
Увеличить
Распределители В63-2А(3А)
Распределители В63-2А(3А)
Артикул: B63-2x-a
Пневмоаппарат
Цена: 2 163 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цены на распределители с односторонним пневмоуправлением В63-2А(3А), в рублях

В63-23А 2163
В63-24А 2163
В63-24А-01 2132
В63-25А 3297
В63-25А-01 3187
В63-33А 2079
В63-34А 2079
В63-34А-01 2022

Технические характеристики пневмораспределителей В63-2А(3А)

Технические характеристики В63-2А(3А)

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

В качестве распределительного органа используется плоский притертый золотник, связанный с поршнем, размещенным в корпусе. Золотник прижат к основанию, в котором выполнены каналы: (2) и (4) - выходные, (3) - атмосферный, (1) - питания, (12) и (14) - управления с резьбовыми отверстиями для присоединения внешних пневмолиний. Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в соответствующий канал пневмоглушитель типа 2113.
Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. В пневмораспределителях с односторонним пневматическим управлением золотник перемещается из исходного положения в другое при подаче давления управления в канал (14).

При снятии давления управления, золотник возвращается в исходное положение. В распределителях исполнения:
- В63-2А - возврат и удержание золотника в исходном положении осуществляется усилием от давления в полости управления, которая соединена с каналом питания (1) распределителя;
- В63-3А - возврат и удержание золотника в исходном положении осуществляется пружиной.

Распределители с резьбовым присоединением пневмолиний крепятся двумя винтами. Распределители стыкового исполнения для присоединения к пневмосистеме устанавливают с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами.

Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки), которые установлены в цековках основания распределителя.

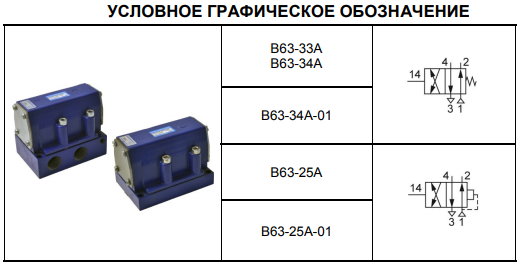

Условное графическое обозначение пневмораспределителей В63-2А(3А)

Условное графическое обозначение

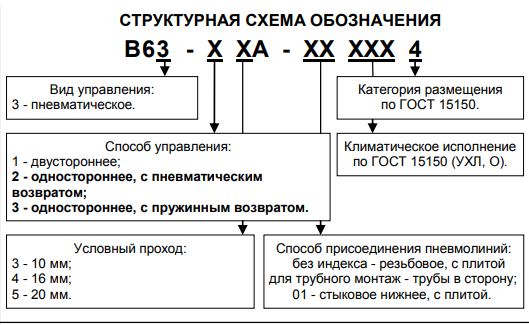

Структурная схема обозначения пневмораспределителей В63-2А(3А)

Структурная схема пневмораспределителей В63-2А(3А)

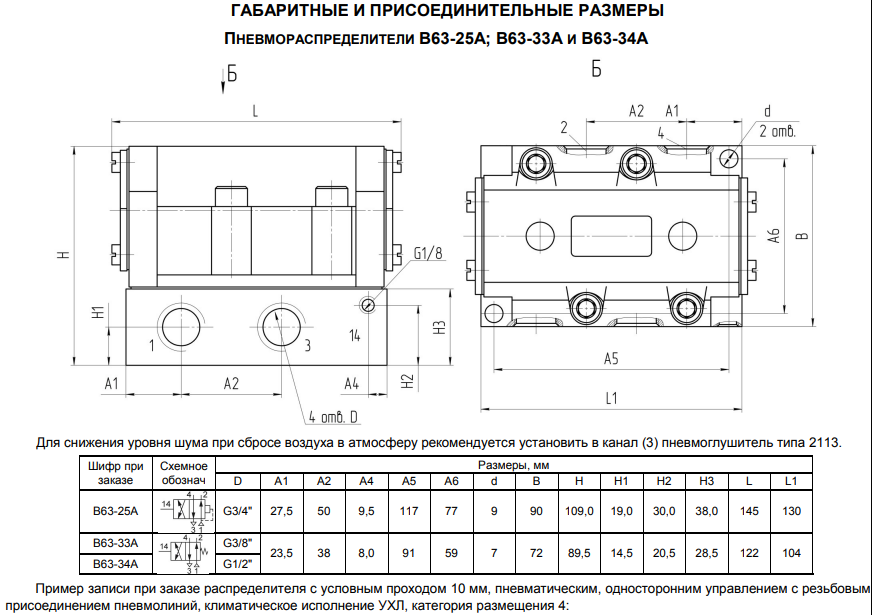

Габаритные и присоединительные размеры пневмораспределителей В63-25А; В63-33А и В63-34А

Габаритные и присоединительные размеры пневмораспределителей В63-25А; В63-33А и В63-34А

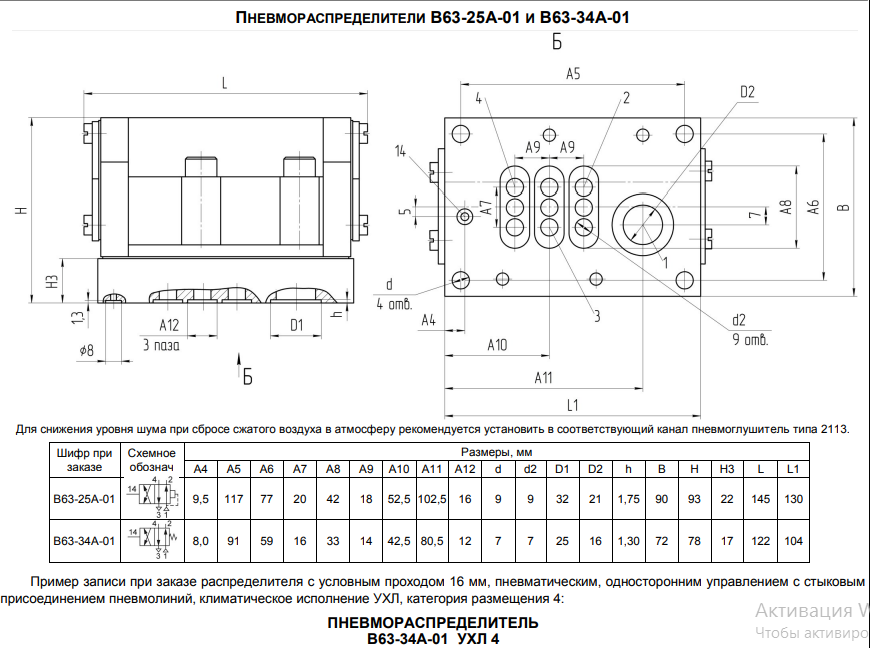

Габаритные и присоединительные размеры пневмораспределителей В63-25А-01 и В63-34А-01

Габариты В63-25А; В63-33А и В63-34А
