Миницилиндры серии МЦМ 1 - двухсторонние с односторонним штоком

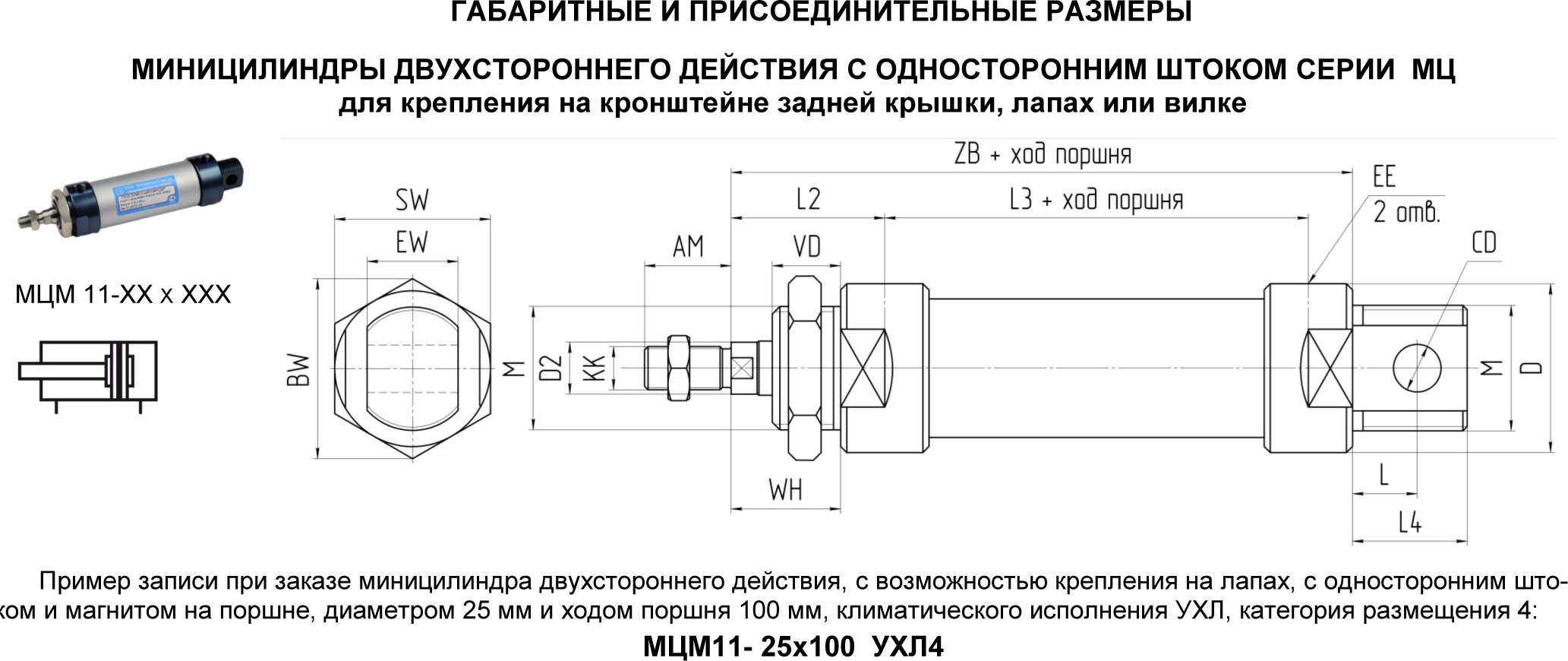

Миницилиндры изготавливаются Ø16…Ø40 мм с магнитом на поршне и являются аналогами цилиндров серии DSNU (фирма FESTO), серии 24 (фирма CAMOZZI), по габаритным и присоединительным размерам соответствуют международным стандартам ISO 6432.

Особенность данной серии цилиндров характеризуется:
точным взаимным расположением подвижных деталей;
быстрым срабатыванием при подаче давления.
Возможно изготовление цилиндров с датчиками определения положения поршня, а также с элементами крепления цилиндра (лапы, фланец, кронштейн задней крышки), а также с элементами крепления штока (вилкообразная головка, шарнирная головка, муфта-компенсатор). Датчики и элементы крепления заказываются отдельно.

На поршне цилиндра установлен магнит, магнитное поле которого переключает бесконтактный датчик, тем самым контролируя положение поршня. Датчик закрепляется в заданном положении на внешней стороне гильзы цилиндра. При подаче сжатого воздуха в одну из полостей цилиндра (поршневую или штоковую) и соединении другой полости с атмосферой, поршень вместе со штоком перемещается, создавая соответственно толкающее или тянущее усилие (см. таблицу). Цилиндр имеет встроенные демпфирующие кольца для поглощения остаточной энергии. Так как эта система торможения менее эффективна чем регулируемая, желательно ограничивать ход штока внешними упорами. Данные цилиндры являются простым устройством универсального применения, которое может долго работать без обслуживания при правильном монтаже и эксплуатации. Цилиндры могут монтироваться в любом положении. Особое внимание уделяется недопустимости радиальной нагрузки на шток из-за короткой направляющей втулки в передней крышке. Миницилиндры неразборные и поэтому их ремонт невозможен. Возможно изготовление цилиндров: - с датчиками определения положения поршня, которые устанавливаются на внешней стороне гильзы пневмоцилиндра. - с элементами крепления цилиндра (лапы, передний фланец, кронштейн на задней крышке, вилка), а также с элементами крепления штока (вилкообразная головка, шарнирная головка и муфта компенсатор).
