Миницилиндры серии МЦМ 2

Для миницилиндров Ø20…Ø40 мм одностороннего действия с пружинным возвратом в исходном положении шток выдвинут (серия МЦМ 2) величина максимального хода не должна превышать 25 мм.

Особенность данной серии цилиндров характеризуется: - точным взаимным расположением подвижных деталей; - быстрым срабатыванием при подаче давления;

На поршне цилиндра установлен магнит, магнитное поле которого переключает бесконтактный датчик, тем самым контролируя положение поршня.

Датчик закрепляется в заданном положении на внешней стороне гильзы цилиндра.

При подаче сжатого воздуха в штоковую полость и соединении другой полости цилиндра с атмосферой, поршень вместе со штоком перемещается, создавая тянущее усилие (см. таблицу).

Цилиндр имеет встроенные демпфирующие кольца для поглощения остаточной энергии. Так как эта система торможения менее эффективна чем регулируемая, желательно ограничивать ход штока внешними упорами.

Данные цилиндры являются простым устройством универсального применения, которое может долго работать без обслуживания при правильном монтаже и эксплуатации.

Цилиндры могут монтироваться в любом положении.

Особое внимание уделяется недопустимости радиальной нагрузки на шток из-за короткой направляющей втулки в передней крышке.

Миницилиндры неразборные и поэтому их ремонт невозможен.

Возможно изготовление цилиндров: - с датчиками определения положения поршня, которые устанавливаются на внешней стороне гильзы пневмоцилиндра. - с элементами крепления цилиндра (лапы, передний фланец, кронштейн на задней крышке, вилка), а также с элементами крепления штока (вилкообразная головка, шарнирная головка и муфта компенсатор).

Датчики и элементы крепления заказываются отдельно.

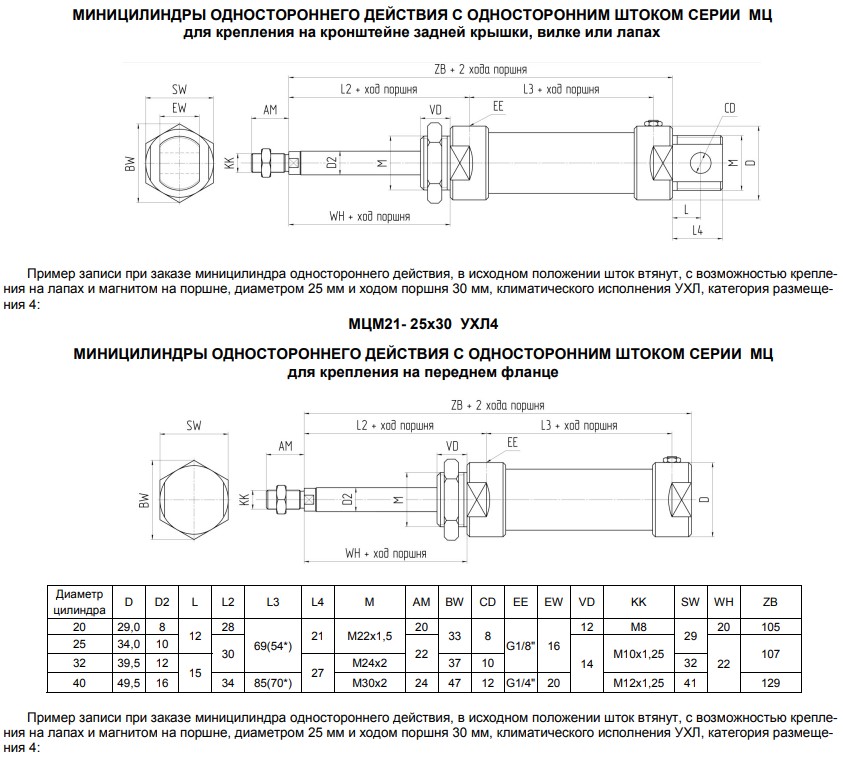

Габаритные и присоединительные размеры
