Пневмораспределители с мускульным ножным управлением - пневмопедаль типа 3Р-6-273-3

Увеличить
Увеличить
Пневмопедали 3Р-6-273-3
Пневмопедали 3Р-6-273-3
Пневмоаппарат
Цена: 1 449 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Технические характеристики пневмораспределителей

Технические характеристики пневмораспределителей

Распределители 3-х- и 5-и линейные с условным проходом (Ду) 6 мм, двухпозиционные с ножным управлением и пружинным возвратом в исходное положение (пневмопедаль) предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения. Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

В качестве распределительного органа используется цилиндрический золотник с эластичными уплотнениями, который размещен в корпусе, с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний.

Для трехлинейного пневмораспределителя в исходном положении канал питания (1) отсечен от выходного канала (2), который соединен с атмосферным каналом (3). Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в канал (3) пневмоглушитель типа 2113-04.

условно графическое обозначение

Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

Перемещение золотника в другое крайнее положение осуществляется нажатием на толкатель распределителя нажимной крышкой педали.

При этом:

  • для пневмораспределителя 3Р-6-273-3 канал питания (1) соединяется с выходным каналом (2), а атмосферный канал (3) отсекается.

При снятии усилии золотник возвращается в исходное положение под действием пружины. Пневмораспределители устанавливаются в горизонтальном положении.

Габаритные и присоединительные размеры пневмораспределителей 3Р-6-273-3

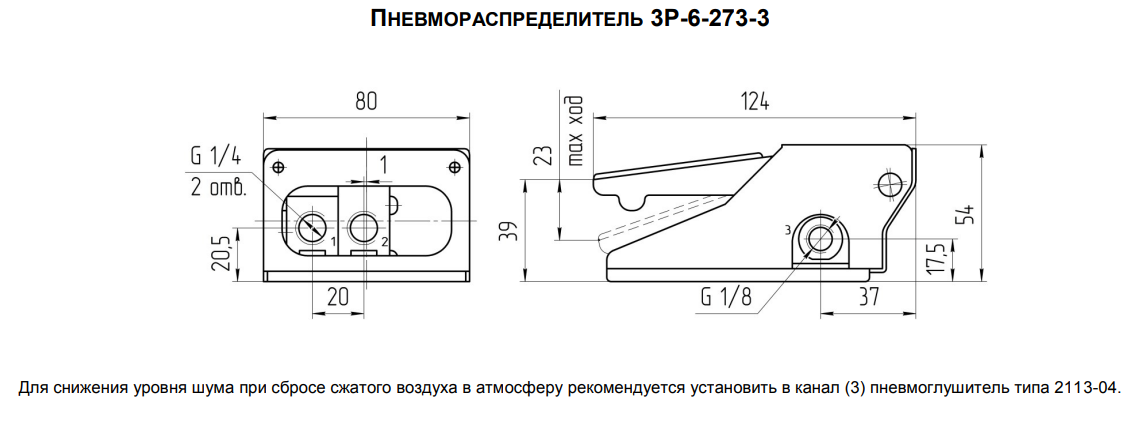

Габаритные и присоединительные размеры пневмораспределителей 3P-6-273-3

Пример записи при заказе: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 3Р-6-273-3 УХЛ 4

Структурная схема пневмопедалей 3Р-6-273-3

Структурная схема пневмораспределителя
