Распределители 4-х линейные с условным проходом (Ду) 16 мм двухпозиционные с односторонним электропневматическим управлением, пневматическим возвратом в исходное положение предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.

Конструкция распределительного устройства: плоский золотник.
Присоединение стыковое с плитой и нижнем расположением отверстий.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

В качестве распределительного органа используется плоский притертый золотник, связанный с поршнем, размещенным в корпусе. Золотник прижат к основанию, в котором выполнены каналы:
(2) и (4) - выходные, (3) - атмосферный, (1) - питания.
Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. Распределители имеют, один (или два) трехлинейный пневмораспределитель с электромагнитным упр. В64-14А-03-100 (клапан пилот), который присоединяется к сети через электроконтактный разъем. Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

Степень защиты - IP 65 по ГОСТ 14254. При заказе указать напряжение и род тока в соответствии с п. 9 таблицы «Технические характеристики».

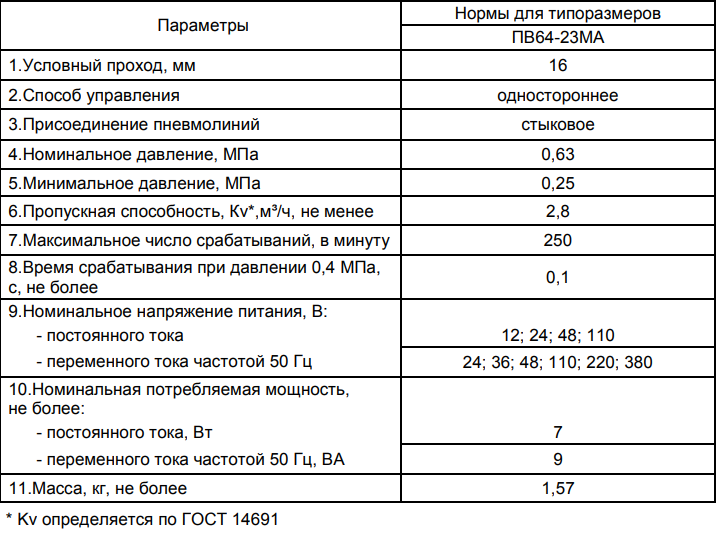

Технические характеристики пневмораспределителей ПВ64-23МА

Давление питания к пилоту подводится от канала питания (1) основного распределителя. Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в соответствующий канал пневмоглушитель типа 2113. В распределителях с односторонним управлением в исходном положении золотник удерживается давлением сжатого воздуха. При этом канал (1) сообщается с каналом (4), а (2) - с каналом (3). При подаче управляющего сигнала срабатывает пилот. При этом канал питания (1) сообщается с каналом (2), а канал (4) с каналом (3). При снятии сигнала, золотник возвращается в исх. положение.

Распределители стыкового исполнения для присоединения к пневмосистеме устанавливают с помощью 4 винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки), которые устанавливают в цековках основания распределителя

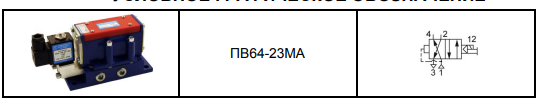

Условное графическое обозначение пневмораспределителей ПВ64-23МА

Условное графическое обозначение ПВ64-23МА

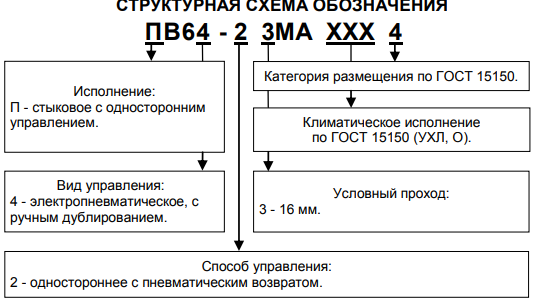

Структурная схема обозначения пневмораспределителей ПВ64-23МА

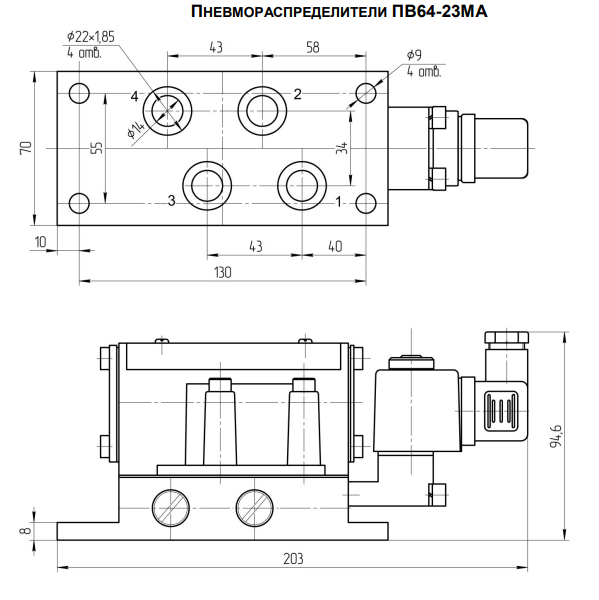

Габаритные и присоединительные размеры пневмораспределителей ПВ64-23МА

Габаритные и присоединительные размеры пневмораспределителей пневмораспределителей ПВ64-23МА

Самовывоз из магазина

Самовывоз бесплатно. Вы можете самостоятельно забрать оплаченный товар по адресу:
Москва, 1-й Вешняковский проезд, дом 1, строение 7 (склад- строение 8): Пн-Пт: с 10:00 до 19:00.

Курьерской службой доставки

Стоимость доставки заказа до терминала - бесплатно.

Транспортными компаниями Деловые линии ПЭК КИТ и другие - по согласованию

Доставка в любой регион РФ осуществляется транспортной компанией, присутствующей в вашем городе. По согласованию. Стоимость доставки до терминала транспортной компании - бесплатно. Оплата самой доставки Стоимость доставки товара рассчитывается, исходя из веса и объема партии поставки (по тарифам транспортно-экспедиционных компаний) и осуществляется в вашем городе при получении заказа.

После оформления заказа с вами свяжется наш менеджер, чтобы согласовать дату и время доставки. Доставка выполняется в рабочие дни с 10:00 до 19:00 часов кроме выходных и праздничных дней. Заказы, оформленные в выходные и праздничные дни, доставляются в ближайший рабочий день. День и время осуществления доставки зависит от времени оформления заказа и наличия товара на складе:

если заказ подтвержден менеджером до 12:00, он может быть доставлен в день заказа;
если заказ подтвержден менеджером после 12:00, он может быть доставлен на следующий рабочий день;
вы также можете указать любые другие удобные для вас день и время доставки.

Правила

При доставке заказа вам будут переданы все необходимые документы на покупку: товарный, кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки в документах на покупку выделяется отдельной графой.

Внимание!

Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке доставки вашего заказа! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа. Конфиденциальность ваших данных гарантируется.

Обращаем ваше внимание на то, что все технические параметры и потребительские свойства приобретаемых товаров следует уточнять у наших менеджеров до момента оформления заказа. В обязанности сотрудников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств заказанных товаров.

При доставке заказа проверяйте комплектность каждого товара, работоспособность, соответствие описанию на нашем сайте, также проверьте товары на наличие механических повреждений. При отсутствии претензий по поводу механических повреждений при получении товара, в дальнейшем подобные претензии не рассматриваются.

В случае вопросов, пожеланий и претензий обращайтесь к нашим менеджерам.

Мы предусмотрели несколько способов оплаты, из числа которых вы можете выбрать наиболее удобный для вас. При оформлении заказа вам будет предложен выбор способа оплаты, где вы сможете выбрать наиболее подходящий.

Безналичный расчет

Только для юридических лиц. После подтверждения заказа мы выставим вам счет на оплату. Перечисление денег может занять от 1 до 3 дней.

Оплата наличными

Оплата наличными курьеру при доставке в пределах Москвы и Московской области или самовывозе из нашего магазина.

Для совершения покупки:

выберите товары и поместите их в корзину;
перейдите в корзину, выберите оплату в кредит и оформите заказ;
внесите информацию в форму онлайн-заявки и отправьте ее на проверку в банк;
в течение нескольких минут получите ответ из банка;
изучите условия кредитного договора и подпишите его;
получите ваш товар;
не забывайте своевременно вносить платежи по договору.

Покупка в кредит — это удобно. Вы можете выбрать удобный для вас срок погашения (предлагаются варианты от 3 до 24 месяцев) и размер первоначального взноса (от 0%). В подавляющем большинстве случаев банк принимает решение за 1-2 минуты. Кредитный договор оформляется непосредственно в магазине, при желании его может доставить курьер. Существует беспроцентный период, длящийся до даты внесения первого платежа. Если появится возможность, кредит можно будет погасить досрочно, дополнительная комиссия за это не взимается. Следить за параметрами кредитного договора можно в режиме онлайн — в своем личном кабинете.

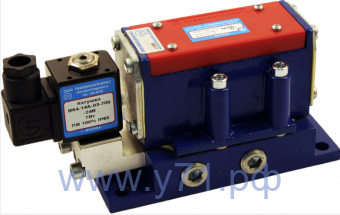

Пневмораспределители 4/2 с односторонним электропневматическим управлением типа ПВ64-23МА (со стыковым присоединением пневмолиний)
