Распределители с односторонним электропневматическим управлением типа В64-2А(3А)

Увеличить
Увеличить
Распределители В64-2А(3А)
Распределители В64-2А(3А)
Артикул: B64-2x-a
Пневмоаппарат
Цена: 3 350 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цены на распределители с односторонним электропневматическим управлением В64-2А(3А), в рублях

В64-23А-03 3350
В64-24А-03 3350
В64-24А-05 3234
В64-25А-03 4631
В64-25А-05 4526
B64-33A-03 3234
B64-34A-03 3234
B64-34A-05 3035

При заказе указать напряжение и род тока в соответствии с п. 8 таблицы

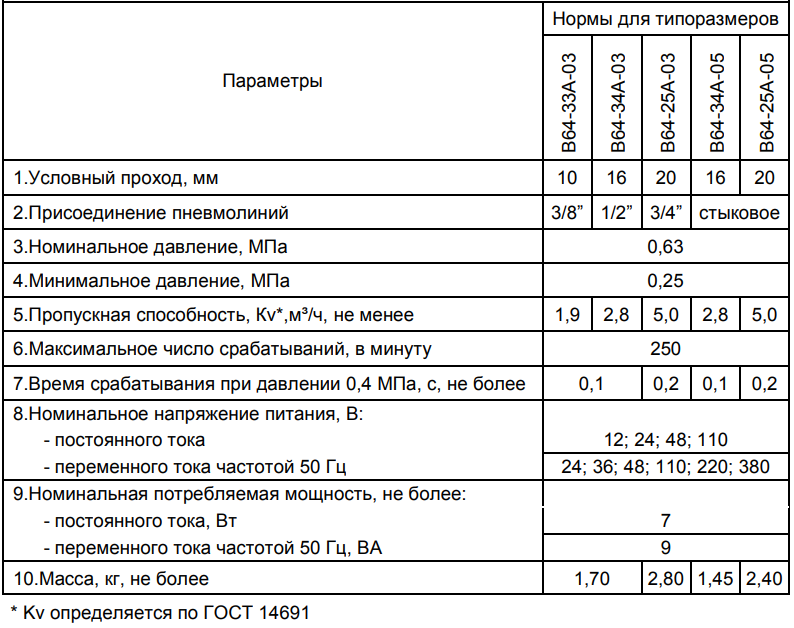

Технические характеристики пневмораспределителей В64-2А(3А)

Технические характеристики пневмораспределителей В64-2А

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

В качестве распределительного органа используется плоский притертый золотник, связанный с поршнем, размещенным в корпусе. Золотник прижат к основанию, в котором выполнены каналы: (2) и (4) - выходные, (3) - атмосферный, (1) - питания, с резьбовыми отверстиями для присоединения внешних пневмолиний. Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

Распределители имеют, один (или два) трехлинейный пневмораспределитель с электромагнитным управлением В64-14А-03-100 (клапан пилот), который присоединяется к сети через электроконтактный разъем. Клапан пилот имеет устройство для ручного дублирования электрического сигнала. Степень защиты - IP 65 по ГОСТ 14254.

Давление питания к пилоту подводится от канала питания (1) основного распределителя. В распределителях с односторонним управлением в исходном положении золотник удерживается давлением сжатого воздуха (В64-2А) или пружиной (В64-3А). При этом канал (1) сообщается с каналом (2), а (4) - с каналом (3). При подаче управляющего сигнала срабатывает пилот. При этом канал питания (1) сообщается с каналом (4), а канал (2) с - (3). При снятии сигнала, золотник возвращается в исходное положение. Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в соответствующий канал пневмоглушитель типа 2113. Распределители с резьбовым присоединением пневмолиний крепятся двумя винтами.

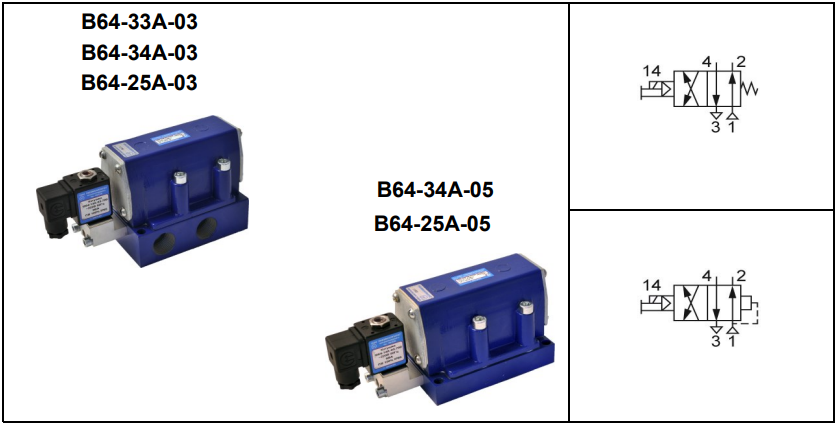

Условное графическое обозначение В64-2А(3А)

Условное графическое обозначение В64-2А(3А)

Распределители со стыковым присоединением пневмолиний крепятся с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки).

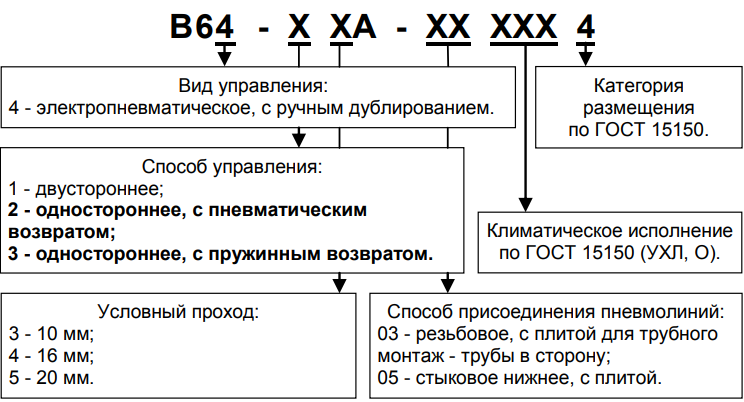

Структурная схема обозначения А В64-25А (-3...А)-03(-05)

Структурная схема обозначения А В64-25А (-3...А)-03(-05)

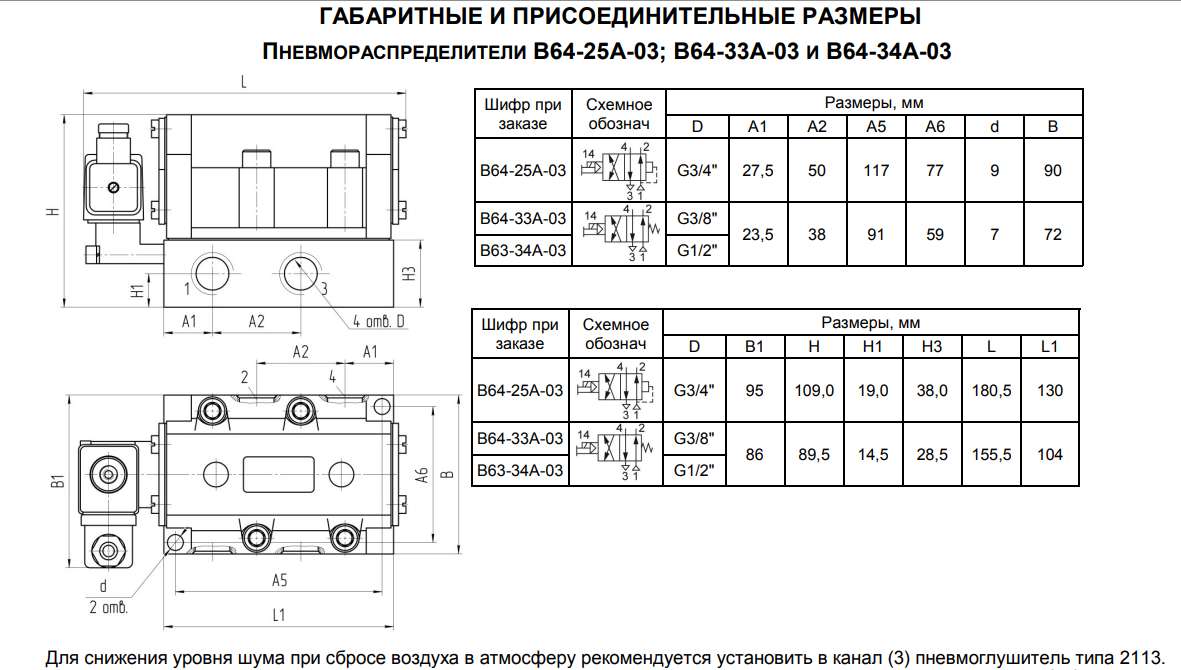

Габаритные и присоединительные размеры пневмораспределителей В64-25А-03; В64-33А-03 и В64-34А-03

Габаритные и присоединительные размеры пневмораспределителей В64-25А-03; В64-33А-03 И В64-34А-03

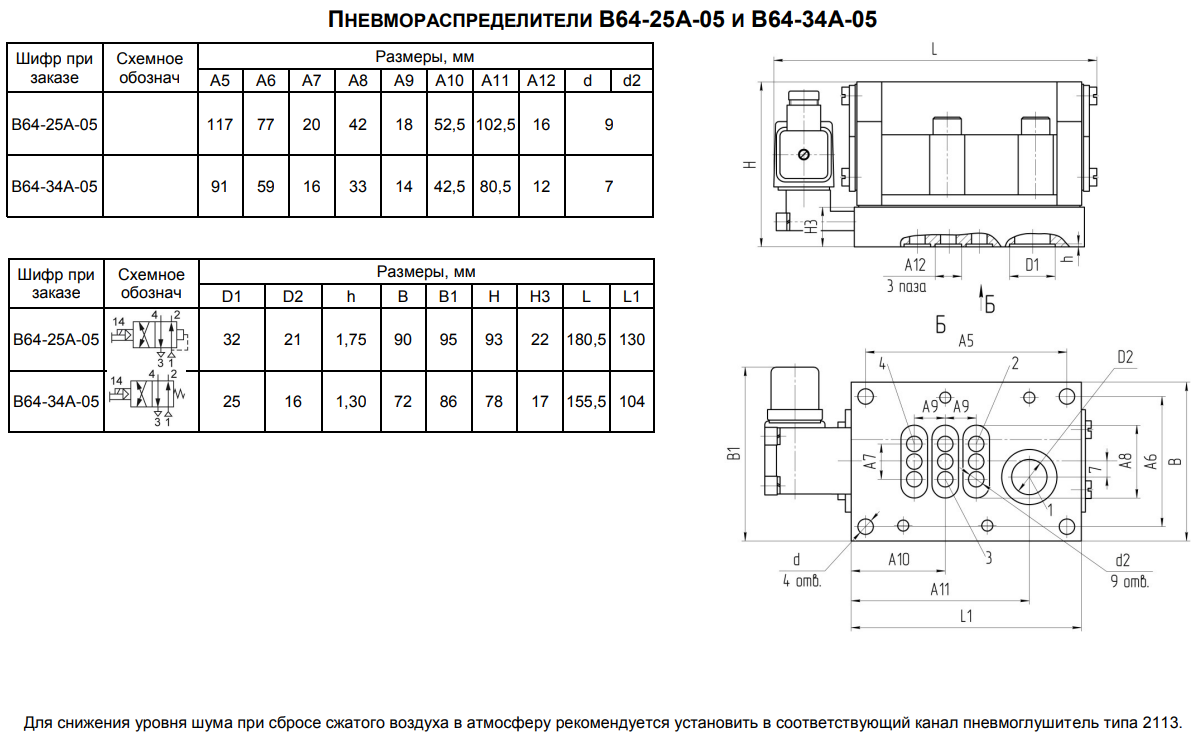

Габаритные и присоединительные размеры пневмораспределителей В64-25А-05 и В64-34А-05

Габаритные и присоединительные размеры пневмораспределителей В64-25А-05 и В64-34А-05
