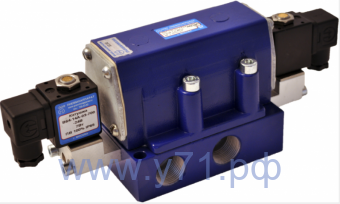

Пневмораспределители 4/2 с двухсторонним электропневматическим управлением типа в64-1...а-03(05)

Увеличить
Артикул: B64-1a-2s
Пневмоаппарат
Цена: 4 237 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цены на распределители с двухсторонним электропневматическим управлением типа В64-1А, в рублях

В64-13А-03 4237
В64-14А-03 4237
В64-14А-05 4101
В63-15А-03 5376
В63-15А-05 5234

В оформлении заявки, указывайте, пожалуйста модель.

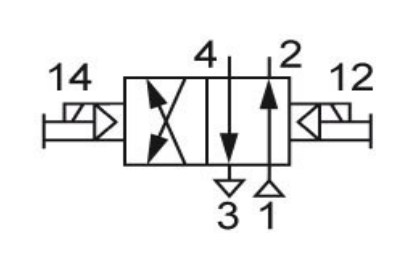

Схемное обозначение B64-1A Схемное обозначение B64-14

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

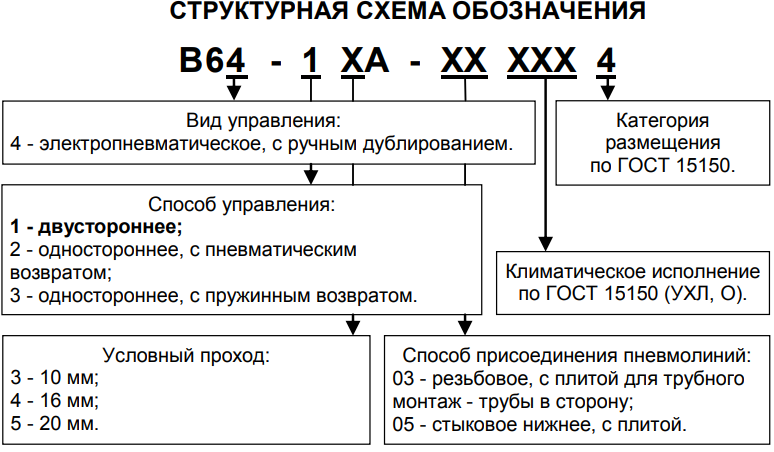

Структурная схема обозначения

Структурная схема обозначения B64-14A

В качестве распределительного органа используется плоский притертый золотник, связанный с поршнем, размещенным в корпусе. Золотник прижат к основанию, в котором выполнены каналы: (2) и (4) - выходные, (3) - атмосферный, (1) - питания, с резьбовыми отверстиями для присоединения внешних пневмолиний. Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

Распределители имеют, один (или два) трехлинейный пневмораспределитель с электромагнитным управлением В64-14А-03-100 (клапан пилот), который присоединяется к сети через электроконтактный разъем. Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

Степень защиты - IP 65 по ГОСТ 14254. При заказе указать напряжение и род тока в соответствии с п. 8 таблицы «Технические характеристики».

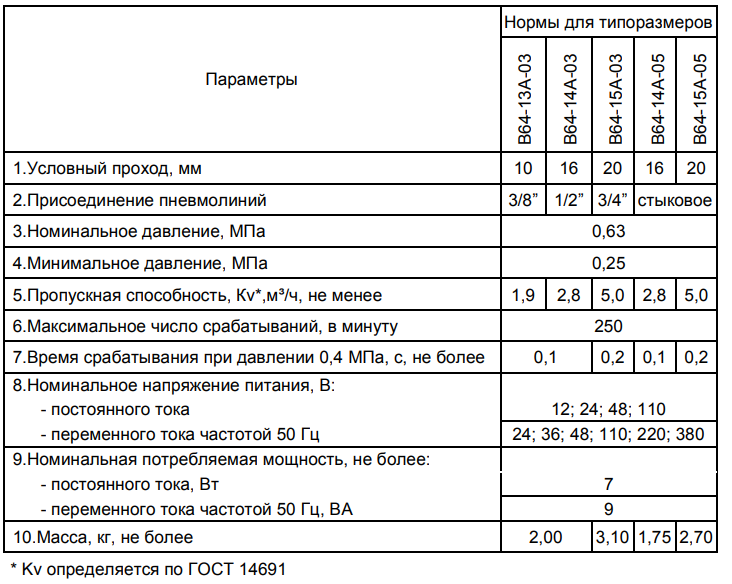

Технические характеристики B64-1A

Технические характеристики B64-1A



Давление питания к пилоту подводится от канала питания (1) основного распределителя. Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в соответствующий канал пневмоглушитель типа 2113.

В пневмораспределителях с двухсторонним управлением золотник перемещается из одного крайнего положения в другое при переменной подаче управляющих сигналов на соответствующий клапан пилот. При снятии управляющего сигнала, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении.

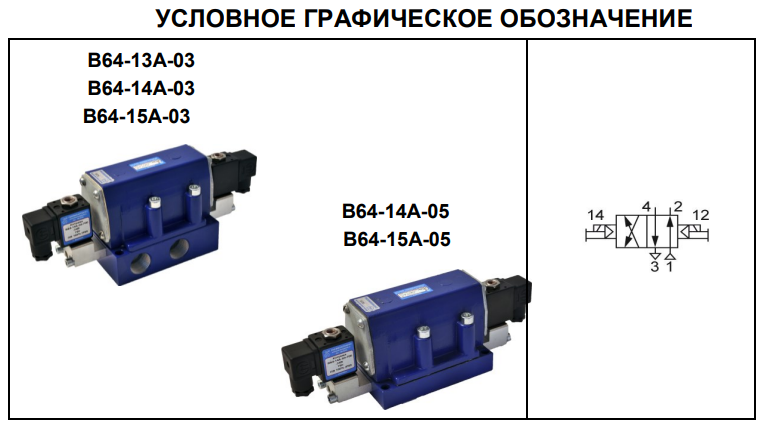

Условное графическое обозначение В64-1А

Условное графическое обозначение В64-1АРаспределители с резьбовым присоединением пневмолиний крепятся двумя винтами. Распределители стыкового исполнения для присоединения к пневмосистеме устанавливают с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки), которые установлены в цековках основания распределителя.

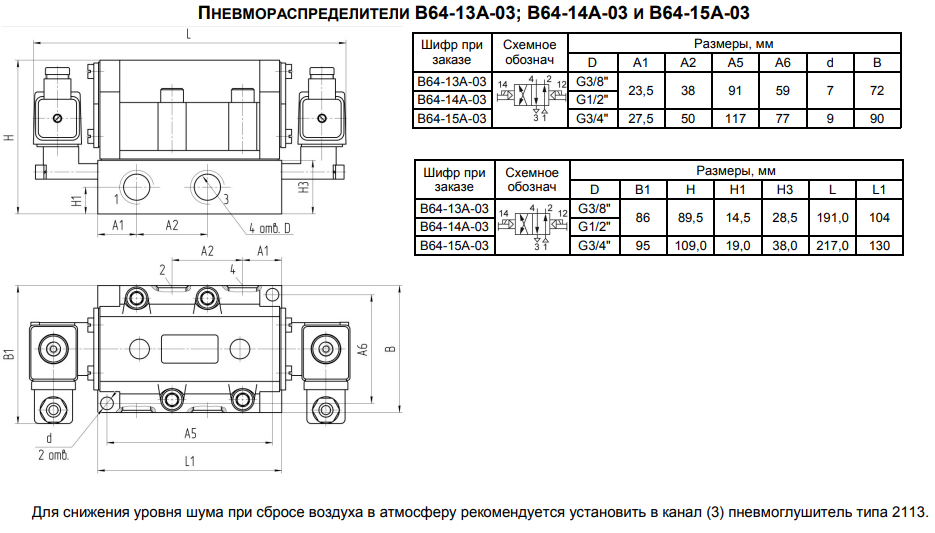

Габаритные и присоединительные размеры пневмораспределителей B64-13A-03, B64-14A-03, B64-15A-03

Габаритные и присоединительные размеры пневмораспределителей B64-13A-03, B64-14A-03, B64-15A-03

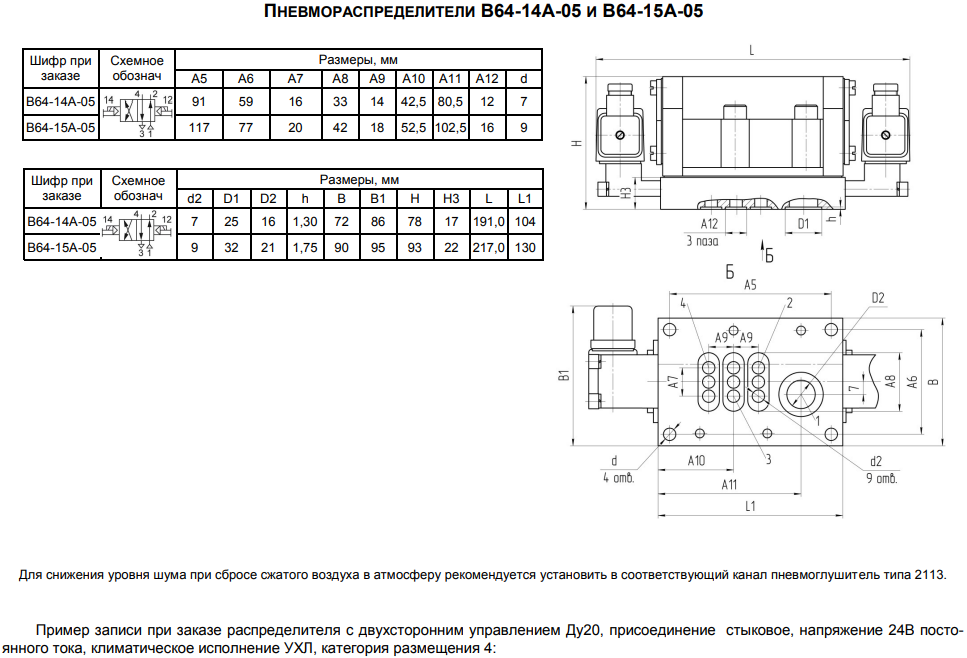

Габаритные и присоединительные размеры пневмораспределителей B64-14A-05, B64-15A-05

Габаритные и присоединительные размеры пневмораспределителей B64-14
