Блоки подготовки воздуха типа П-ФРК (6,10,16,25)-5

Описание Доставка Оплата

Цены на блоки подготовки воздуха П-ФРК (6,10,16,25)-5, указаны без НДС

П-ФРК-6-5	1870
П-ФРК-10-5	2804
П-ФРК-16-5	2804
П-ФРК-25-5	3885

Условное графическое обозначение блоков подготовки воздуха П-ФРК

блоки подготовки воздуха П-ФРК

Блоки подготовки воздуха с условным проходом (Ду) 4; 6; 10; 16; 25 мм, предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневмоприводах и системах промышленного оборудования.

Присоединение: резьбовые отверстия в корпусе блока.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок подготовки воздуха состоит из фильтровлагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапанном редукционным.

По отдельному заказу возможно изготовление блока с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5). К корпусу с низу крепится резервуар для сбора конденсата с другими деталями фильтра - влагоотделителя типа П-ФВ.

К корпусу с верху крепится стакан, в котором размещено детали пневмоклапана редукционного типа П-РК с настроечным устройством.

Сжатый воздух, подведенный к входному отверстию «ВХ» в корпусе, попадает в крыльчатку фильтра-влагоотделителя и получает нисходящее вращательное движение, затем через металлокерамический фильтрующий элемент поступает в редукционный клапан и проходит к выходному отв. блока.

В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений.

В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, которое открывается в ручную путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления.

Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха.

Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна закрепленного на редукционном клапане.

При монтаже блока подготовки воздуха стрелка на его корпусе должна совпадать с направлением движения воздушного потока.

Соответствует ТУ 4151-005-00221287-97.

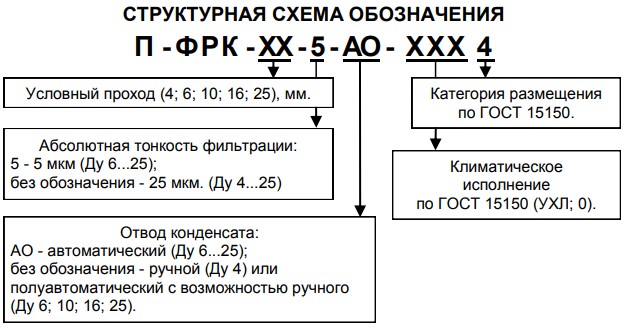

Структурная схема обозначения блоков подготовки воздуха П-ФРК (6,10,16,25)-5

Структурное обозначение блоков подготовки воздуха

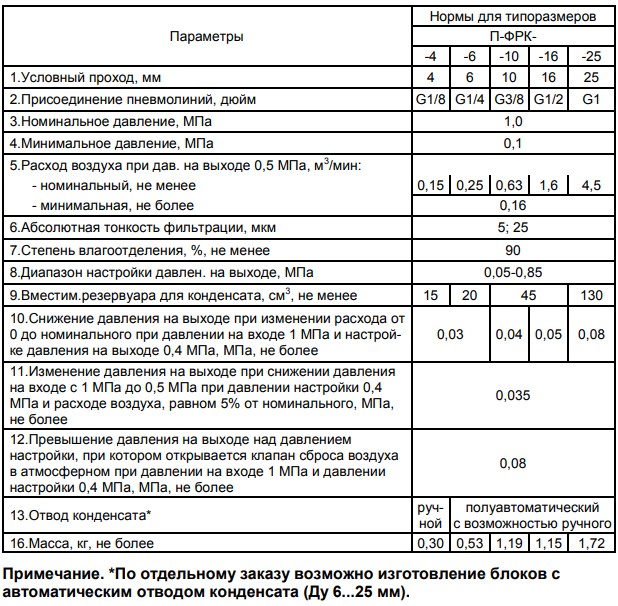

Технические характеристики блоков подготовки воздуха П-ФРК (6,10,16,25)-5

технические характеристики блоков подготовки воздуха

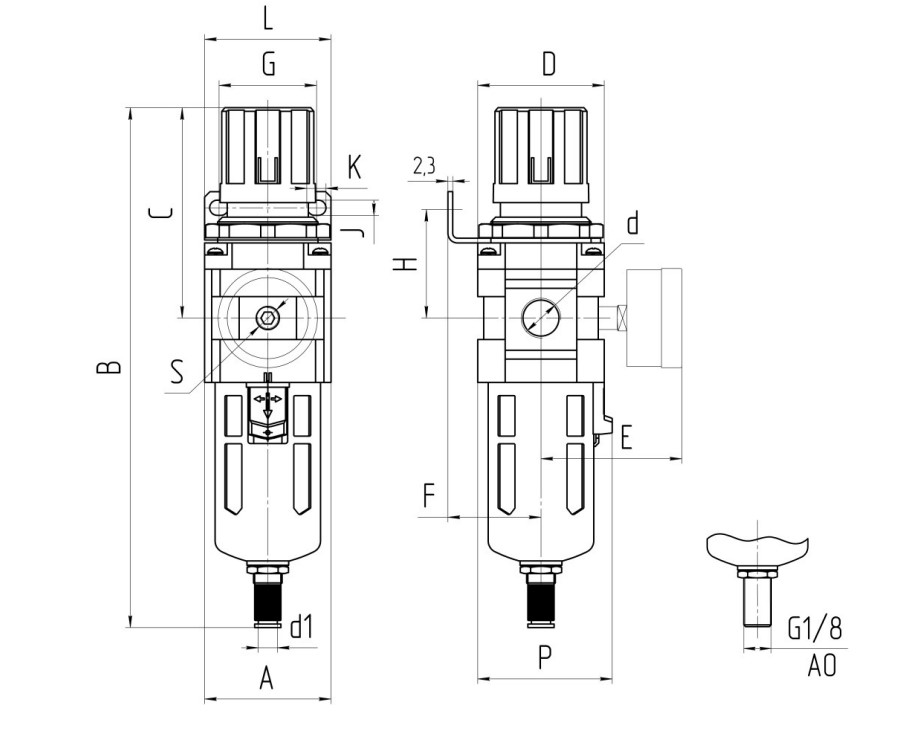

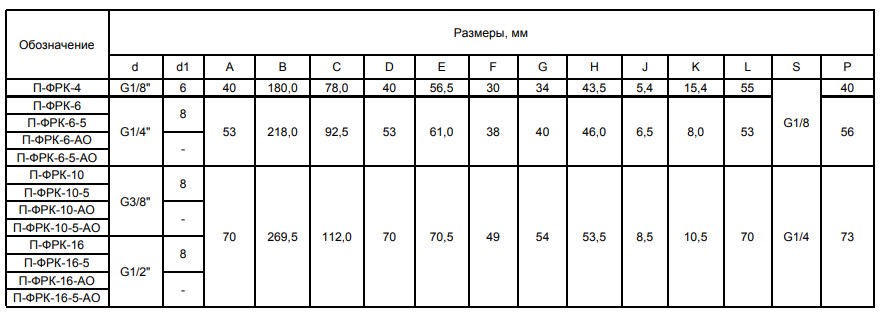

Габаритные и присоединительные размеры блоков подготовки воздуха П-ФРК-4; П-ФРК-6; П-ФРК-10; П-ФРК-16; П-ФРК-6-5; П-ФРК-10-5; П-ФРК-16-5; П-ФРК-6-АО; П-ФРК-10-АО; П-ФРК-16-АО; П-ФРК-6-5-АО; П-ФРК-10-5-АО; П-ФРК-16-5-АО

А П-ФРК-4; П-ФРК-6; П-ФРК-10; П-ФРК-16; П-ФРК-6-5; П-ФРК-10-5; П-ФРК-16-5; П-ФРК-6-АО; П-ФРК-10-АО; П-ФРК-16-АО; П-ФРК-6-5-АО; П-ФРК-10-5-АО; П-ФРК-16-5-АО

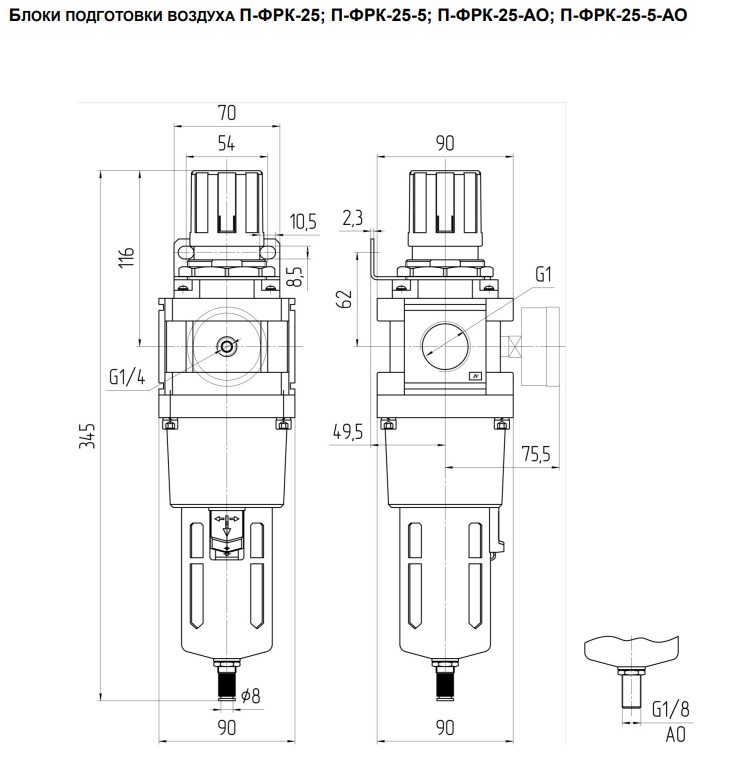

Габаритные и присоединительные размеры блоков подготовки воздуха П-ФРК-25; П-ФРК-25-5; П-ФРК-25-АО; П-ФРК-25-5-АО

П-ФРК-25; П-ФРК-25-5; П-ФРК-25-АО; П-ФРК-25-5-АО
