Пневмоклапаны QE, PQE быстрого выхлопа с условным проходом 6; 8 и 15мм

Увеличить
Увеличить
QE, PQE
QE, PQE
Nyannhgho (Китай)
Цена: 499 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цены на пневмоклапаны быстрого выхлопа QE, PQE (указаны без НДС)

QE-01 499
QE-02 499
PQE-06 625
PQE-08 625
PQE-10 935
PQE-15 998

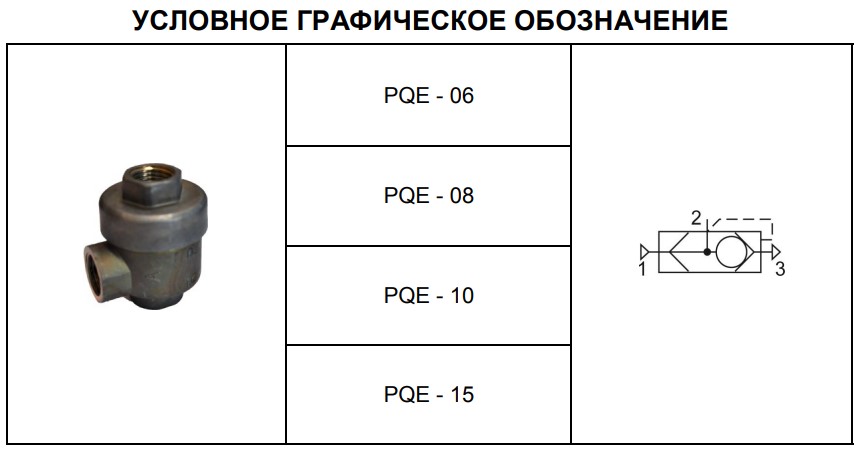

Условное графическое обозначение пневмоклапанов быстрого выхлопа QE, PQE

пневмоклапаны

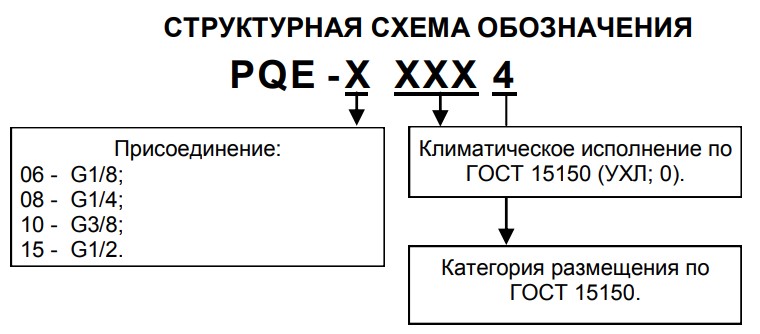

Структурная схема обозначения пневмоклапанов быстрого выхлопа QE, PQE

Структурная схема обозначения пневмоклапанов быстрого выхлопа QE, PQE

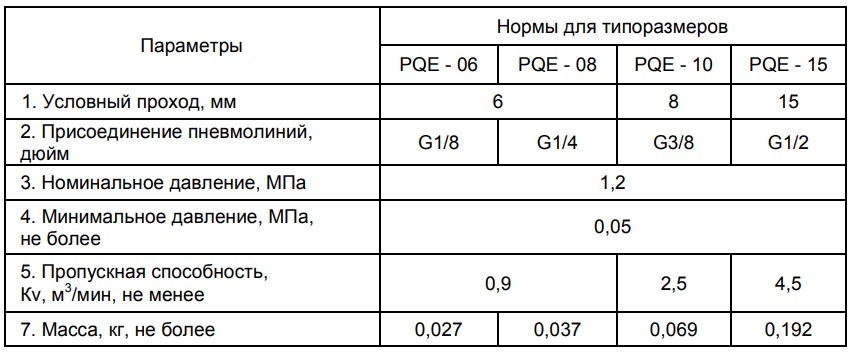

Технические характеристики пневмоклапанов быстрого выхлопа QE, PQE

Технические характеристики пневмоклапанов быстрого выхлопа QE, PQE

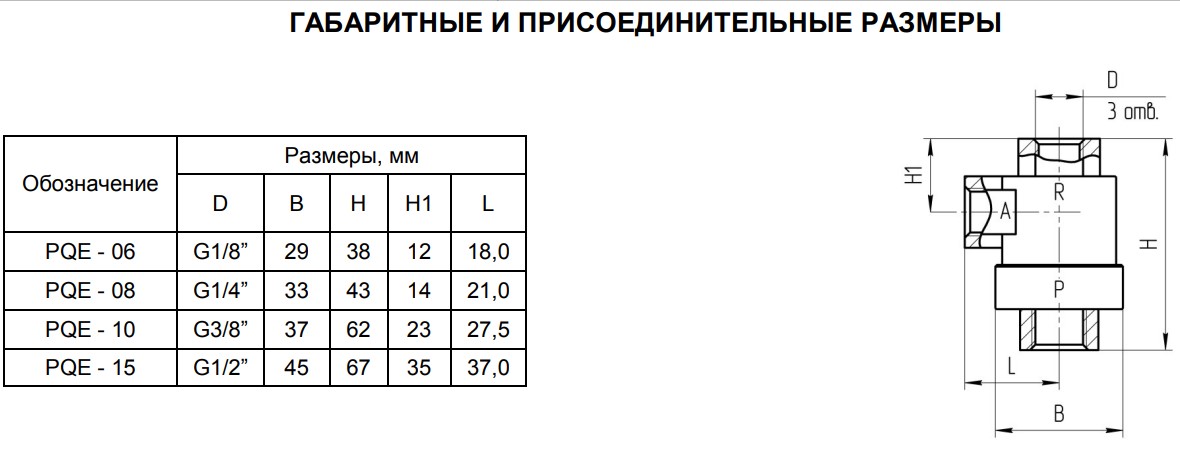

Габаритные и присоединительные размеры пневмоклапаны быстрого выхлопа QE, PQE

Габаритные и присоединительные размеры пневмоклапаны быстрого выхлопа QE, PQEПневмоклапаны быстрого выхлопа с условным проходом (Ду) 4; 6; 10; 16 мм предназначены для увеличения быстродействия пневматического привода путем уменьшения сопротивления выхлопной линии.

Присоединение: резьбовые отверстия в корпусе пневмоклапана.

Рабочая среда - сжатый воздух давлением от 0,05 МПа до 1,2 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм2 /с при температуре +50ºС с концентрацией из расчета 2…4 капли на 1 м3 воздуха, приведенного к условиям по ГОСТ 12449.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988. Отверстие (P) предназначено для подвода сжатого воздуха. Отверстие (A) предназначено для соединения с пневматическим приводом.

Отверстие (R) предназначено для отвода сжатого воздуха в атмосферу.

В исходном положении пневмоклапана в отверстие (P) сжатого воздуха нет. Отверстие (A) соединено с отверстием (R).

После подачи давления в отверстие (P) сжатый воздух перемещает клапан в крайнее положение и проходит в отверстие (A), при этом отверстие (R) перекрывается.

После снятия давления с отверстия (Р) клапан возвращается сжатым воздухом в исходное положение, а отверстие (А) соединяется с отверстием (R). При этом сжатый воздух из полости пневматического привода сбрасывается в атмосферу по кратчайшему пути.

Пневмоклапан может быть установлен в любом пространственном положении.

Пример записи при заказе пневмоклапана быстрого выхлопа с условным проходом 6 мм, с резьбовым присоединением G1/4, климатического исполнения УХЛ, категории размещения 4: ПНЕВМОКЛАПАН PQE-08 УХЛ 4
