Пневмораспределители У71-22А; У71-24А; У71-26А, сдвоенные, с пневматической блокировкой

Распределители 3-х линейные сдвоенные с условным проходом (Ду) 16; 25 и 40 мм с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированным управлением предназначены для управления кузнечно-прессовыми и другими машинами.

Используются для изменения потока сжатого воздуха в пневмоприводах кузнечно-прессовых станков и другого оборудования с одноручной или педальной системой управления используются распределители У71-22А (16 - УХЛ4 ОСТ2 КП92-4-83, 24В), У71-24А (25 - УХЛ4 ОСТ2 КП92-4-83, 24В), У71-26А (40 - УХЛ4 ОСТ2 КП92-4-83, 24В) сдвоенные с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием.

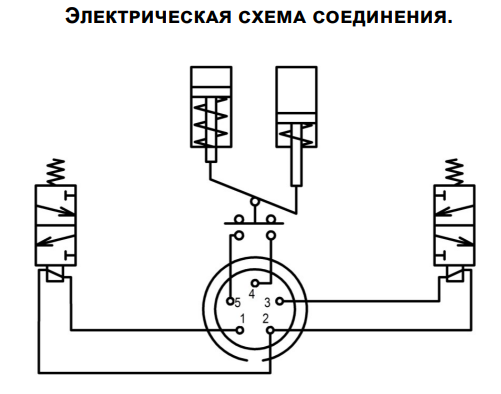

В корпусе распределителя размещены два трехлинейных клапана, управление которыми осуществляется двумя трехлинейными пневмораспределителями с электромагнитным управлением ПЭК 3-2,5-31 или ПЭК 3-2,5-61(клапан пилот), которые присоединяются к сети с помощью штепсельного разъема в основании распределителя. Клапан пилот имеет устройство для ручного дублирования электрического сигнала. Подключение устройства к пневматической линии происходит при помощи гибкого или жесткого трубопровода с соответствующим диаметром сечения.

Основные характеристики У71-22А (-24А,26А)

Изделия имеют следующие параметры:

• диаметр условного прохода – 16 мм, 25мм, 40 мм;
• напряжение питания постоянного тока- 24В, 110В.
• Присоединение «Вход»/«Выход»:: G1/2" / G3/4"; G1" / G1¼"; G1½" / G2"  резьбовые отверстия в корпусе распределителя.
• Конструкция распределительного устройства: клапанного типа.
• Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
• Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
• Напряжение сети постоянного тока 24 или 110В.

Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
В корпусе распределителя размещены 2 трехлинейных клапана, управление которыми осуществляется двумя трехлинейными пневмораспределителями с электромагнитным управлением ПЭК 3-2,5-31 или ПЭК 3-2,5-61(клапан пилот), которые присоединяются к сети с помощью штепсельного разъема в основании распределителя.
Клапан пилот имеет устройство для ручного дублирования электрического сигнала.
Степень защиты - IP20 по ГОСТ 14254.
В качестве распределительного органа используются два клапанных узла с эластичными уплотнениями, которые размещены в корпусе и удерживается в исходном положении давлением сжатого воздуха. Корпус имеет каналы:(1)–«ВХОД»,(2)–«ВЫХОД»
с резьбовыми отверстиями для подсоединения внешних пневмолиний и атмосферную полость (3) с глушителем шума.
Для контроля неисправности одного из клапанов или одной из параллельных эл. цепей управленияя служит сигнализатор, состоящий из двух подпружиненных поршней и микро выключателя.
Клапаны пилоты и сигнализатор установлены на общем основании, настроены при стендовых испытаниях на заводе - изготовителе, накрыты кожухом и опечатаны.
При подаче электрического сигнала срабатывают два клапана пилота. Распределительный орган перемещается вверх и перекрывает полость с глушителем шума.

Сжатый воздух из отв. (1) поступает к рабочему органу машины через отв. (2).При снятии электрического сигнала клапаны пилоты и распределительный орган возвращаются в исходное положение, а сжатый воздух от рабочего органа машины через отв.(2), выходит в атмосферу. Если один из клапанов не включился или не выключился, то сжатый воздух из не включившегося клапана, будет сбрасываться в атмосферу и спустя некоторый промежуток времени включить его будет невозможно.
Время рассогласования электрических сигналов не должно быть более 0,05 с.
Пневмораспределители устанавливаются на обработанную поверхность в любом положении и крепятся с помощью четырех винтов через отверстия в корпусе распределителя или в его основании.

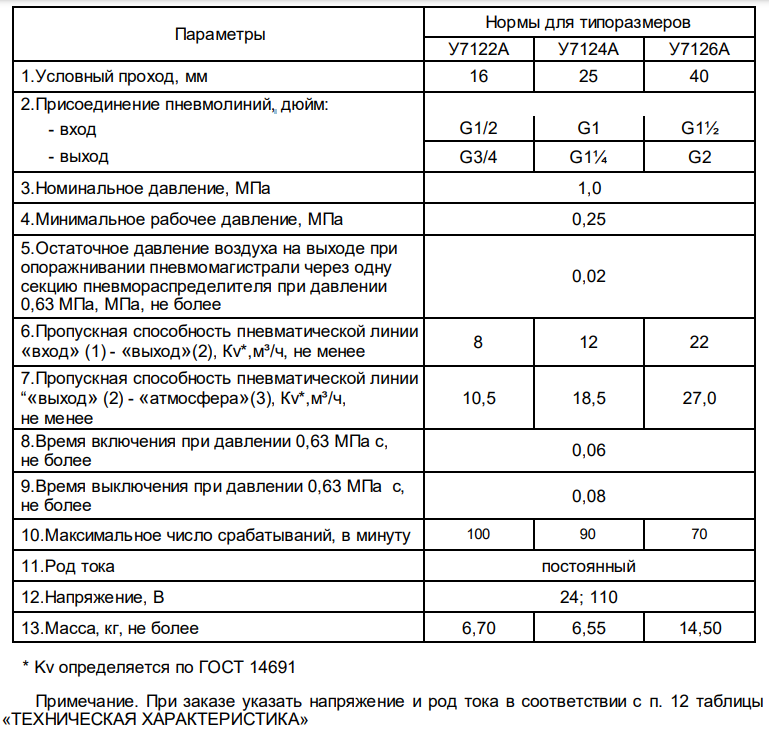

Технические характеристики У71

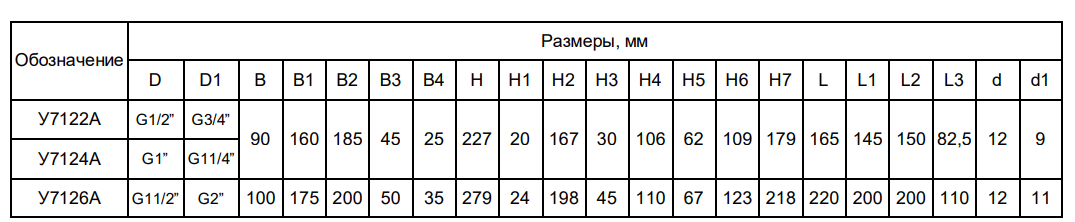

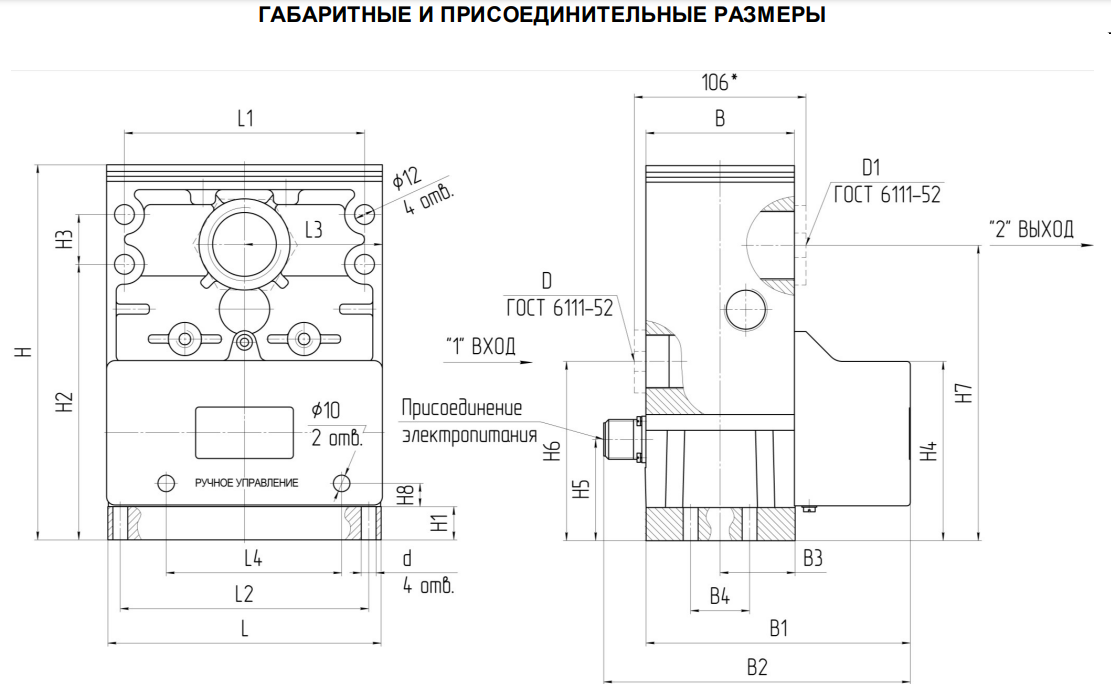

Габаритные и присоединительные размеры У71
