Пневмораспределители с односторонним пневматическим управлением типа 3Р-4(6;10;16)-212-3

Распределители 3-х линейные с условным проходом (Ду) 4;6;10;16 мм двухпозиционные с двухсторонним пневматическим управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства: цилиндрический золотник.
Присоединение: резьбовые отверстия в корпусе распределителя.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

При оформлении заказа в Комментариях укажите

1) условный проход, мм 4 , 6, 10, 16

2) тип присоединения: G1/8, G1/4, G3/8, G1/2.

Цену на товар вышлем ответным письмом или узнавайте по телефону.

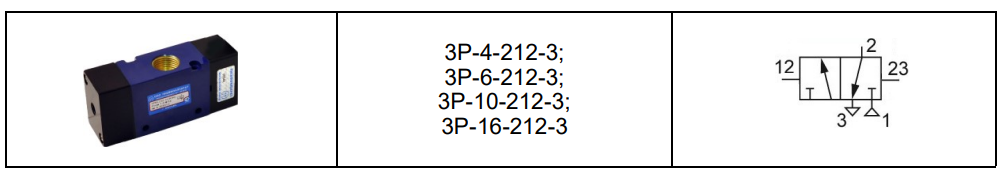

В качестве распределительного органа используется цилиндрический золотник с эластичными уплотнениями, который размещен в корпусе, с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний.
В пневмораспределителях с двусторонним пневматическим управлением золотник перемещается из одного крайнего положения в другое при подаче давления управления поочередно под торцы золотника через канал (12) или (23).
При снятии давления управления, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении.
При подаче давления управления в канал (12) - канал питания (1) сообщается с выходным каналом (2), а канал (3) отсечен золотником.

При подаче управляющего давления в канал (23), золотник перемещается в другое крайнее положение. При этом канал (1) отсекается, а рабочий канал (2) соединяется с атмосферным каналом (3). Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в канал (3) пневмоглушитель. При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

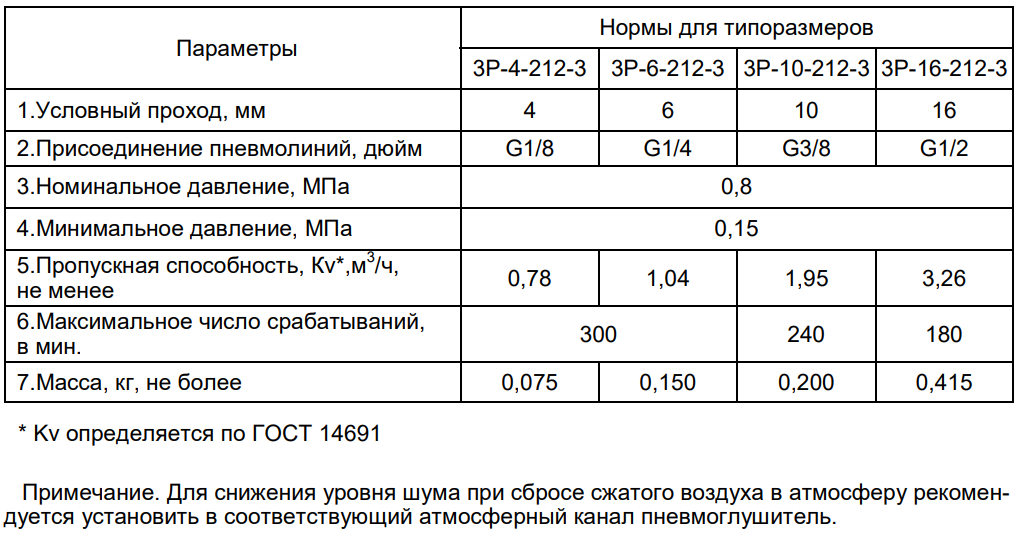

Технические характеристики пневмораспределителей 3P-4-212-3

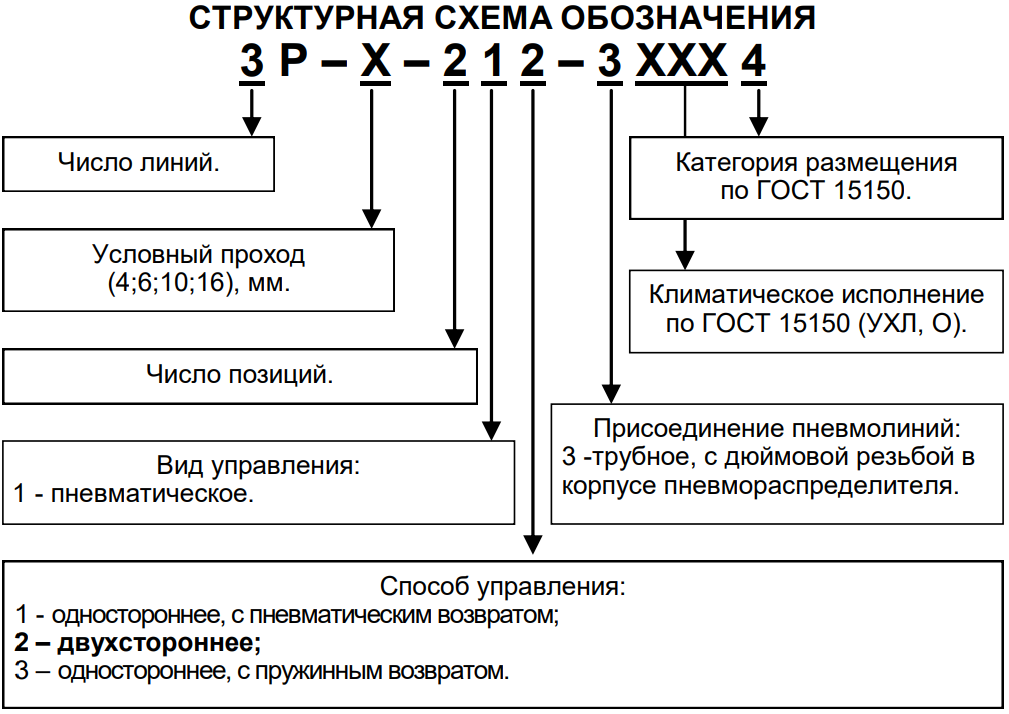

Структурная схема обозначения пневмораспределителей 3P-4-212-3
