Плиты для блочного монтажа ПБМ3 для пнвемораспределителей 3Р-4(6;10;16)-211(212, 213)-3; 3Р-4(6;10;16)-233(232)-3

- плита для блочного монтажа ПБМ3-10 (20, 30, 40) - n
- максимальное количество распределителей (n) для плиты с условным проходом: Ду4 -16; Ду6 - 16; Ду10 - 12; Ду16 - 7,
-общее питание плиты: G1/8"; G1/4"; G3/8".

При выборе плит, типа ПБМ3, для блочного монтажа пневмораспределителей необходимо определить количество распределителей по условному проходу, которые будут размещены на одной плите. При необходимости свободное место на блоке может быть закрыто специальной заглушкой.

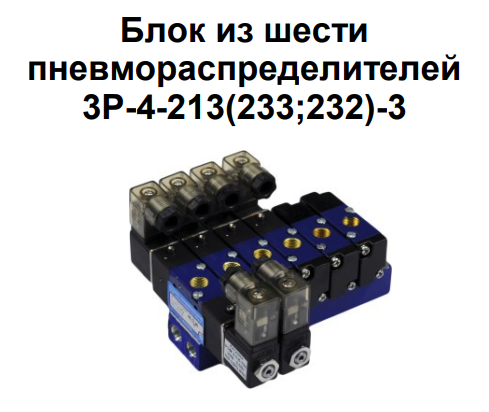

Блочный монтаж позволяет получить блок пневмораспределителей с общим каналом для подвода магистрального давления (1) и общим каналом для линии выхлопа (3). Для удобства монтажа каналы плиты имеют резьбовое присоединение с двух сторон блока. При эксплуатации блока отверстия в плите с одной стороны должны быть заглушены.. При необходимости свободное место на блоке может быть закрыто специальной заглушкой. В комплект поставки входят: -прокладка в количестве пневмораспределителей; -2 винта для каждого распределителя. Максимальное количество пневмораспределителей (n) для плиты с условным проходом: - Ду4, 6 – 16; - Ду10 – 12; - Ду16 – 7.

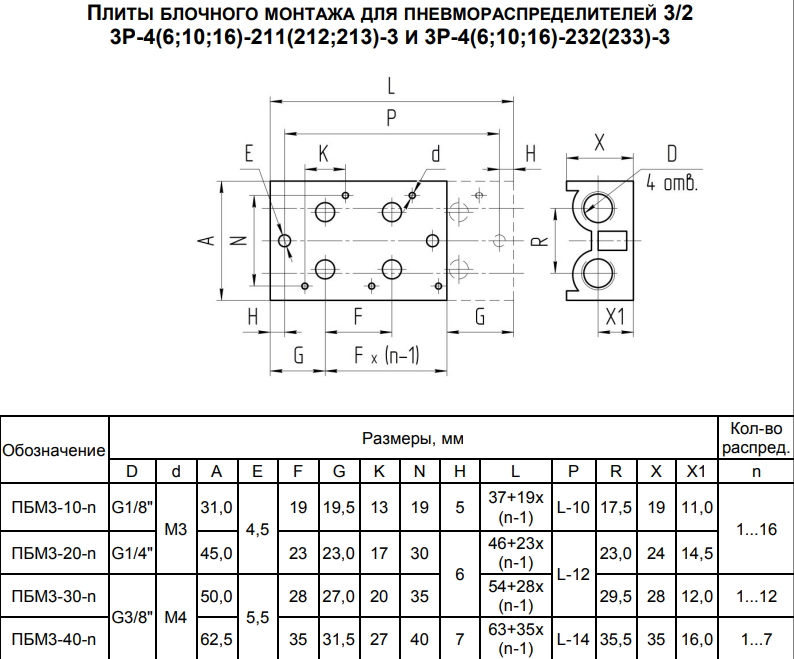

Габаритные и присоединительные размеры плит блочного монтажа

Структурная схема обозначения плит блочного монтажа
