Пневмораспределители 3/2 3Р-4(6;10;16)-232-3 с двухсторонним электропневматическим управлением типа

Увеличить
Увеличить
Увеличить
Увеличить
Увеличить
Увеличить
3Р-X-232-3
3Р-X-232-3
3Р-X-232-3
3Р-X-232-3
3Р-X-232-3
3Р-X-232-3
Пневмоаппарат
Цена: 1 502 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цену на товар вышлем ответным письмом или узнавайте по телефону.

На 4.04.2022 цены в рублях (указаны без НДС):

3Р-4-232-3 1502
3Р-6-232-3 1544
3Р-10-232-3 1544
3Р-16-232-3

2415



При заказе указать напряжение и род тока в соответствии с п. 9 таблицы Технические характеристики.

Технические характеристики

технические характеристики

Распределители 3-х-линейные с условным проходом (Ду) 4;6;10;16 мм двухпозиционные с двухсторонним электропневматическим управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

В качестве управляющего распределителя используются два трехлинейный пневмораспределителя с электромагнитным управлением (клапан пилот), который присоединяется к сети через электроконтактный разъем.

Клапан-пилот имеет устройство для ручного дублирования электрического сигнала.

Степень защиты, обеспечиваемая оболочкой катушки пилота - IP65 по ГОСТ 14254. При заказе указать напряжение и род тока в соответствии с п. 9 таблицы «ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА». Цилиндрический золотник размещен в корпусе, который имеет каналы с резьбовыми отверстиями для подсоединения внешних пневмолиний.

При подаче электрического сигнала срабатывает клапан-пилот. Золотник основного пневмораспределителя перемещается в крайнее положение.

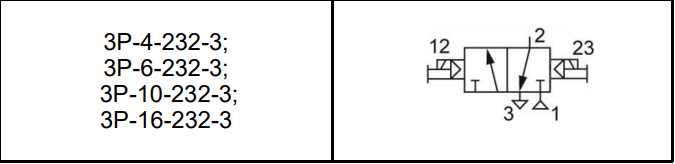

условно-графическое обозначение пневмораспределителя

Для пневмораспределителя с двухсторонним управлением положение золотника определяет последняя команда от клапана-пилота и запоминается (после ее снятия) только при горизонтальном положении золотника. В исходном положении канал питания (1) отсечен золотником, а выходной канал (2) сообщен с атмосферным каналом (3). При электрической команде на клапан-пилот (12) канал питания (1) сообщается с выходным каналом (2), а канал (3) отсекается золотником При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

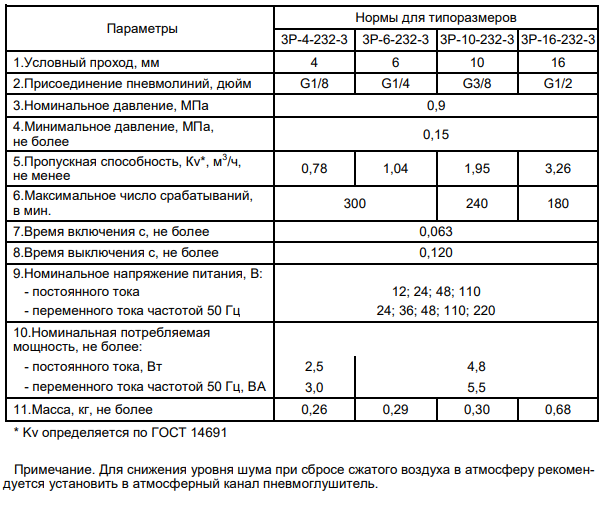

Технические характеристики пневмораспределителей

Технические характеристики пневмораспределителей

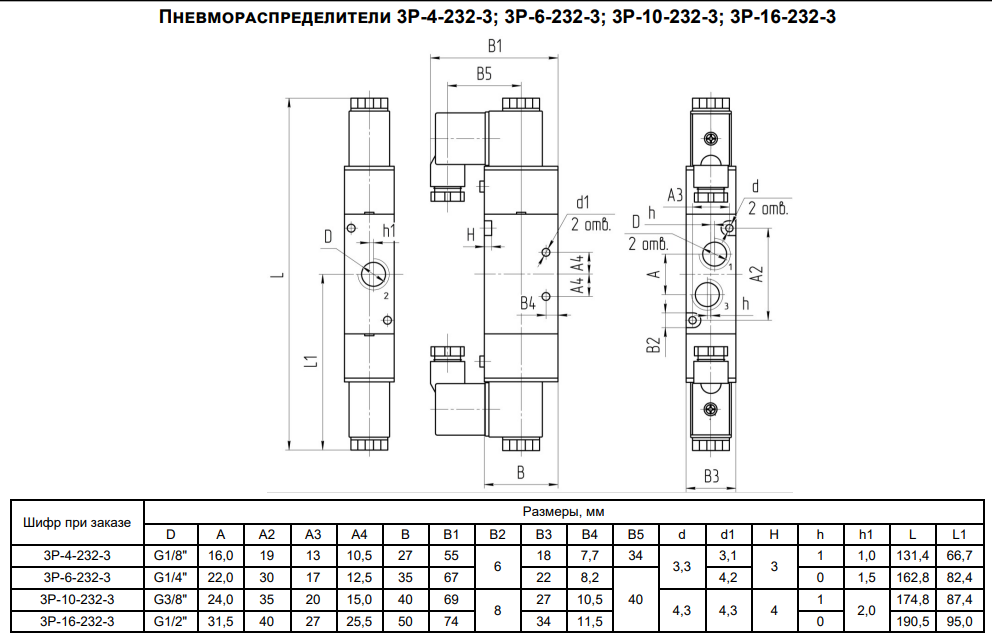

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

Размеры в мм

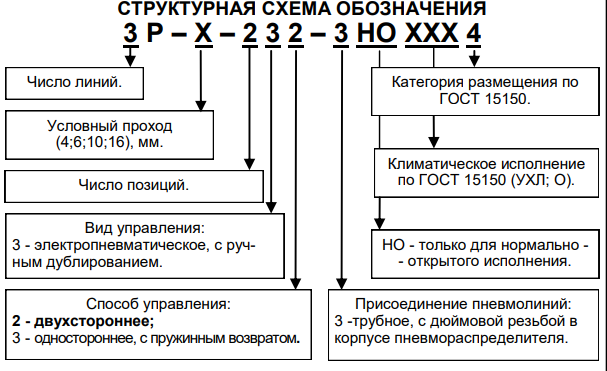

Структурная схема обозначения пневмораспределителей

Структурная схема обозначения пневмораспредителей
