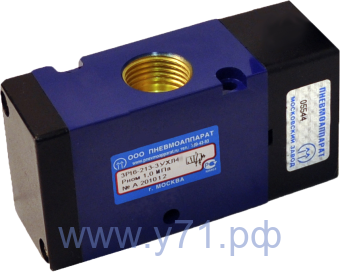

Пневмораспределитель 3Р-Х-213-3 нормально-открытый с односторонним пневматическим управлением

Описание Доставка Оплата

При оформлении заказа в Комментариях укажите

1) условный проход, мм 4 , 6, 10, 16

2) тип присоединения: G1/8, G1/4, G3/8, G1/2.

3) Нормально-открытый (НО) или нормально-закрытый (НЗ) (Распределители с односторонним управлением изготавливаются в нормально-закрытом (НЗ) и нормально-открытом (НО) исполнении.)

Пример записи при заказе распределителя : ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 3Р-16-213-3

Цену на товар вышлем ответным письмом или узнавайте по телефону.

На 4.04.2022 цены в рублях (указаны без НДС):

3Р-4-213-3	793
3Р-6-213-3	846
3Р-10-213-3	993
3Р-16-213-3	1365

конструкция распределительного устройства: цилиндрический золотник;
присоединение: резьбовое:
3Р-4(6; 10; 16)… отв. G1/8"; G1/4"; G3/8"; G1/2"
условный проход (Ду) 4; 6; 10; 16 мм.
аналог пневмораспределителей 3/2 3А110, 3А210, 3А310, 3А410

Условное графическое обозначение

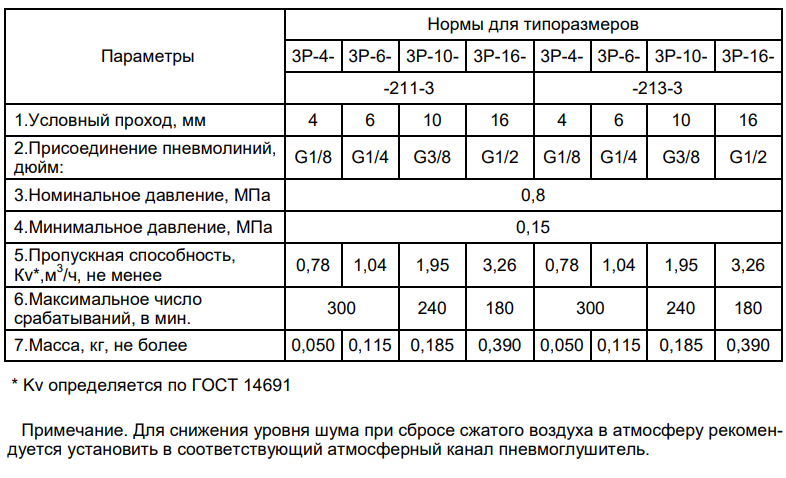

Технические характеристики пневмораспределителей 3Р-Х-213-3

Технические характеристики пневмораспределителей 3Р-Х-211-3

Распределители 3-х линейные с условным проходом (Ду) 4;6;10;16 мм двухпозиционные с односторонним пневматическим управлением, пружинным или пневматическим возвратом в исходное положение предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. В качестве распределительного органа используется цилиндрический золотник с эластичными уплотнениями, который размещен в корпусе, с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний.

Распределители с односторонним управлением изготавливаются в нормально-закрытом (НЗ) и нормально-открытом (НО) исполнении.

В исходном положении золотник удерживается пружиной:

для НЗ исполнения канал питания отсечен от выходного канала (2), который соединен с атмосферным;
для НО исполнения канал питания соединен с каналом (2), атмосферный отсечен.

Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в канал (3) пневмоглушитель.

Золотник перемещается из исходного положения в другое при подаче давления управления в канал (12). При этом выходной канал (2), в зависимости от исполнения, соединяется с атмосферой или с каналом питания.

При снятии давления управления, золотник возвращается в исходное положение.

В распределителях схемного исполнения:

211 - возврат и удержание золотника в исходном положении осуществляется усилием от давления в полости управления, которая соединена с каналом питания (1) распределителя;
213 - возврат и удержание золотника в исходном положении осуществляется пружиной. При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

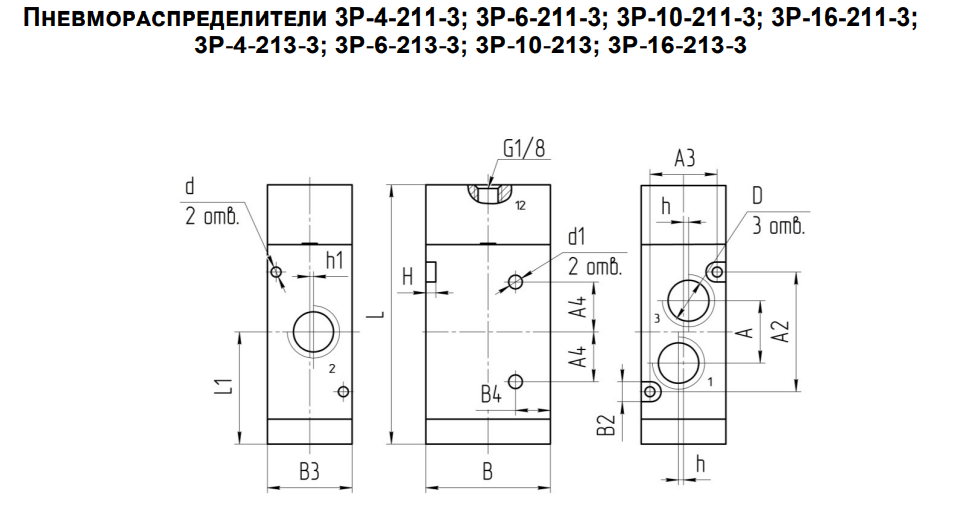

Габаритные и присоединительные размеры пневмораспределителей

Габаритные и присоединительные размеры 3Р-Х-211-3

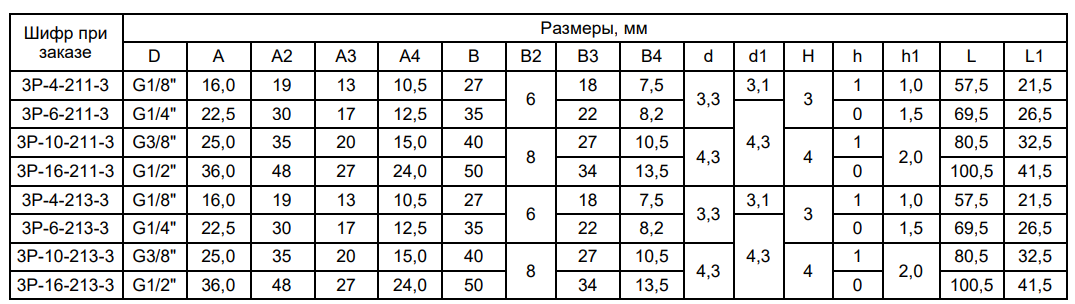

Размеры 3Р-Х-211-3 и 3Р-Х-213-3

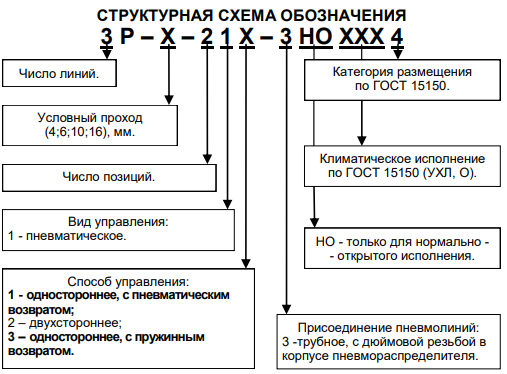

Структурная схема пневмораспределителя 3Р-Х-213-3

Структурная схема пневмораспределителя 3Р-Х-211-3
