Пневмораспределители 5Р-4(6;10;16)-331-3 трехпозиционные с электропневматическим управлением

Описание Доставка Оплата

На 4.04.2022 цены в рублях (указаны без НДС):

5Р-4-331-3	2762
5Р-6-331-3	2489
5Р-10-331-3	3213
5Р-16-331-3	4095

При заказе указать напряжение и род тока в соответствии с п. 9 таблицы «Технические характеристики пневмораспределителей».

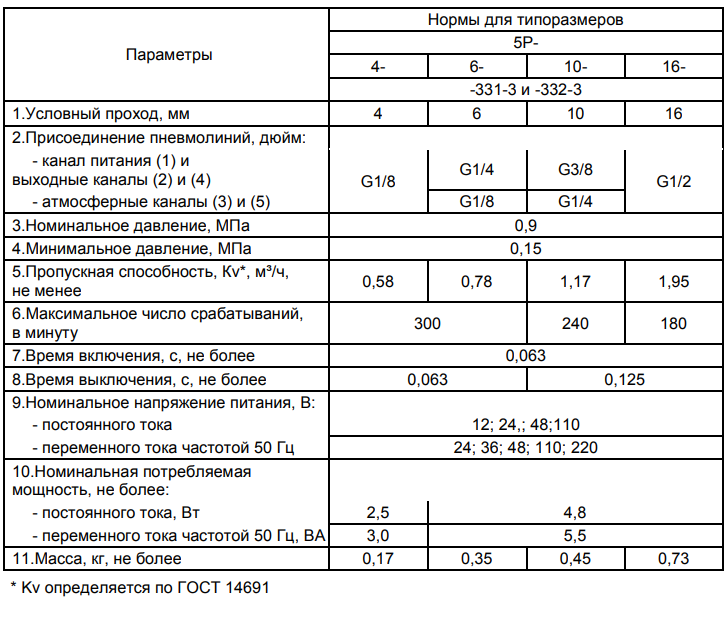

Технические характеристики пневмораспределителей 5Р-4-331-3

Технические характеристики пневмораспределителей Распределители 5-и линейные с условным проходом (Ду) 4;6;10;16 мм трехпозиционные с электропневматическим управлением и пружинным возвратом предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

В качестве распределительного органа используется цилиндрический золотник с эластичными уплотнениями, который размещен в корпусе, с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний: (2) и (4) - выходные, (3) и (5) - атмосферные, (1) - питания.

Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

В качестве управляющего распределителя используются два трехлинейных пневмораспределителя с электромагнитным управлением (клапан-пилот), который присоединяется к сети через электроконтактный разъем. Клапан-пилот имеет устройство для ручного дублирования электрического сигнала.

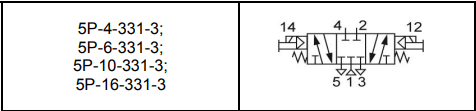

Степень защиты, обеспечиваемая оболочкой катушки распределителя - IP 65 по ГОСТ 14254. Функциональная схема исполнения пневмораспределителей - трехпозиционные пятилинейные:

в средней позиции золотника все линии перекрыты (схемное исполнение 331);
в средней позиции золотника обе полости потребителя сообщены с атмосферой (схемное исполнение 332).

При подаче электрического сигнала золотник пневмораспределителя занимает одно из двух крайних положений. После снятия электрического сигнала, пружина возвращает золотник в среднее исходное положение.

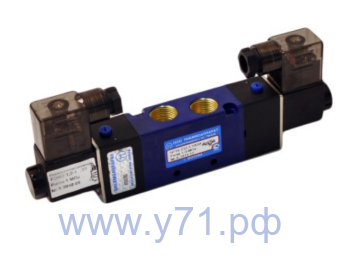

пневмораспределитель 5Р

Три положения золотника обеспечивают сообщение выходных каналов (2) и (4) с каналом питания (1) или соответствующим атмосферным каналом (3) или (5) согласно условному графическому обозначению распределителя. Распределители могут быть установлены в любом пространственном положении. При монтаже распределители крепятся двумя винтами через отверстия в корпусе. Для снижения уровня шума при сбросе воздуха в атмосферу рекомендуется установить в каналы (3) и (5) пневмоглушители типа 2113.

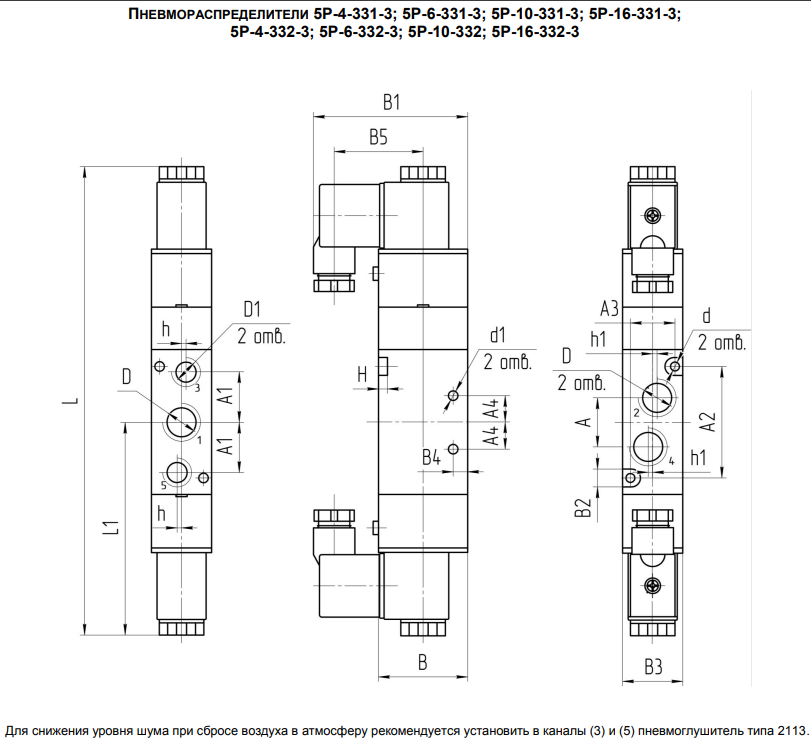

Габаритные и присоединительные размеры пневмораспределителей 5Р-4-331-3

Габаритные и присоединительные размеры пневмораспределителей

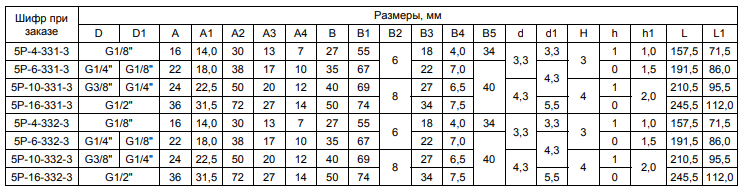

Габаритные и присоединительные размеры пневмораспределителей 2

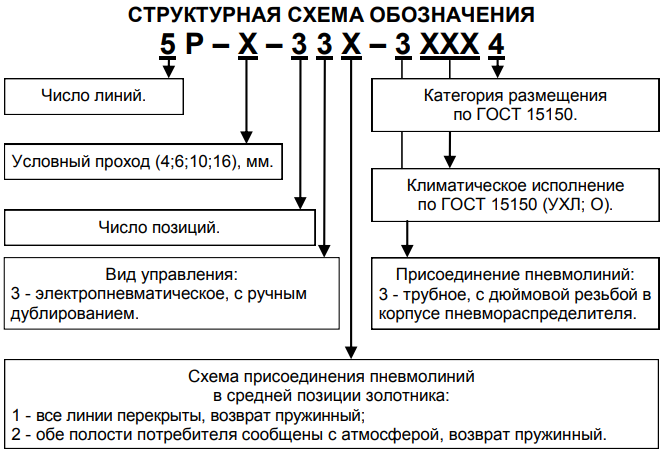

Структурная схема 5Р-4-331-3

Структурная схема
