Пневмораспределители 5Р-4(6;10;16)-312-3 двухпозиционные с двухсторонним электропневматическим управлением

Увеличить
Увеличить
Увеличить
Увеличить
Увеличить
Увеличить
5Р-X-312-3
5Р-X-312-3
5Р-X-312-3
5Р-X-312-3
5Р-X-312-3
5Р-X-312-3
Пневмоаппарат
Цена: 2 247 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цену на товар вышлем ответным письмом или узнавайте по телефону.

На 4.04.2022 цены в рублях (указаны без НДС):

5Р-4-312-3 2247
5Р-6-312-3 1785
5Р-10-312-3 2447
5Р-16-312-3

2536

онструкция распределительного устройства: цилиндрический золотник.
Присоединение: резьбовые отверстия в корпусе распределителя.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35 мм2 /с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
В качестве распределительного органа используется цилиндрический золотник с эластичными уплотнениями, который размещен в корпусе, с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний. Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

Функциональная схема исходного положения распределителей - трехпозиционные пятилинейные: - в средней позиции золотника обе полости потребителя сообщены с атмосферой (схемное исп. 312).

Пневмораспределители могут быть установлены в любом положении. Золотник распределителя перемещается из среднего положения в одного или другое крайнее положение при подаче давления управления поочередно под торцы золотника через канал (12) или (14).

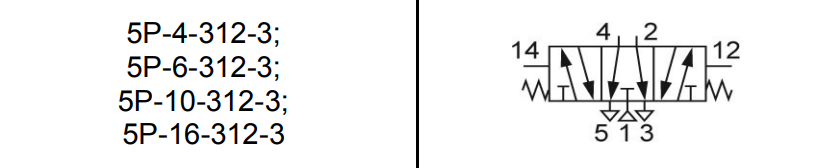

условно-графическое обозначение

При подаче давления управления в канал (12) золотник перемещается в крайнее положение и канал питания (1) соединяется с выходным каналом (2), выходной канал (4) - с атмосферным каналом (5), а канал (3) отсечен золотником. При снятии давления управления золотник возвращается в исходное (среднее) положение при помощи пружины. При подаче давления управления в отверстие (14) золотник перемещается в другое крайнее положение. При этом канал питания (1) соединяется с каналом (4), канал (2) - с атмосферным каналом (3), а канал (5) отсекается. При снятии давления управления золотник возвращается в исходное (среднее) положение.

При монтаже распределители крепятся двумя винтами через отверстия в корпусе. Для снижения уровня шума при сбросе воздуха в атмосферу рекомендуется установить в каналы (3) и (5) пневмоглушители типа 2113.

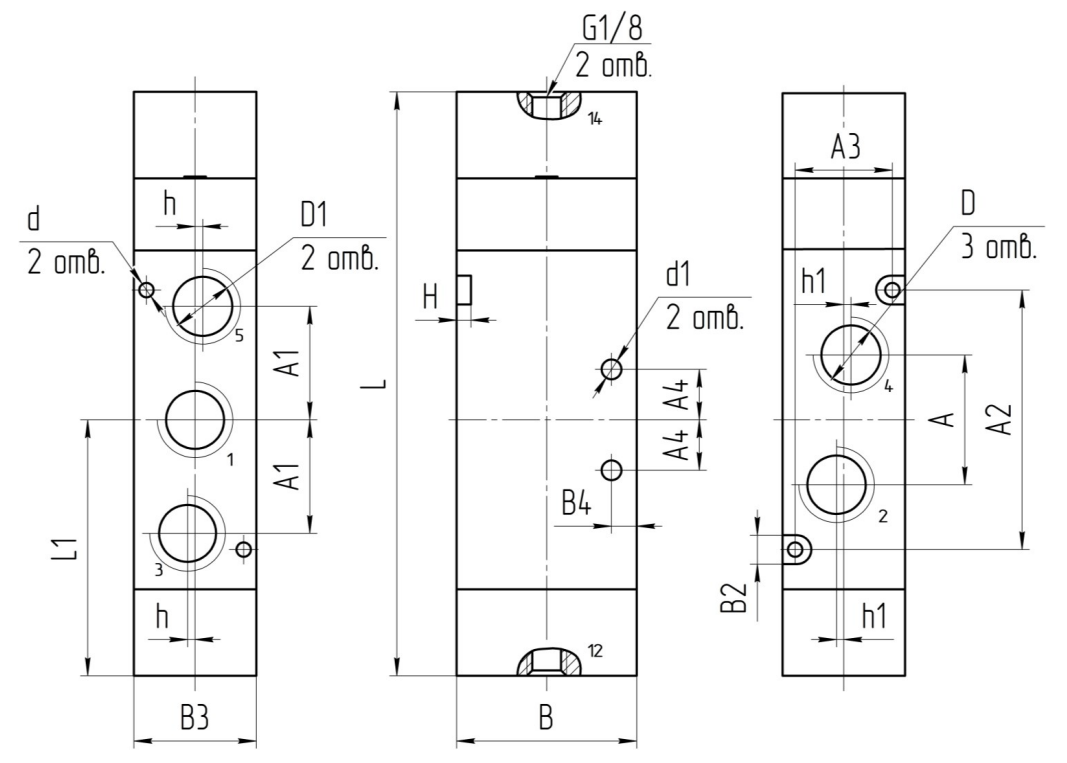

Габаритные и присоединительные размеры пневмораспределителей 5Р-4(6;10;16)-312-3

габаритные и присоединительные размеры

Размеры в мм

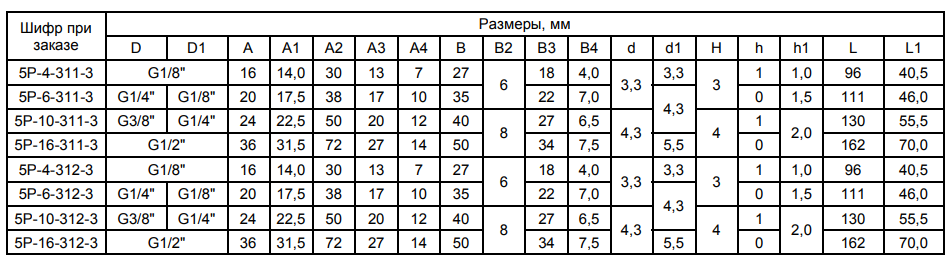

Размеры пневмораспределителей в мм

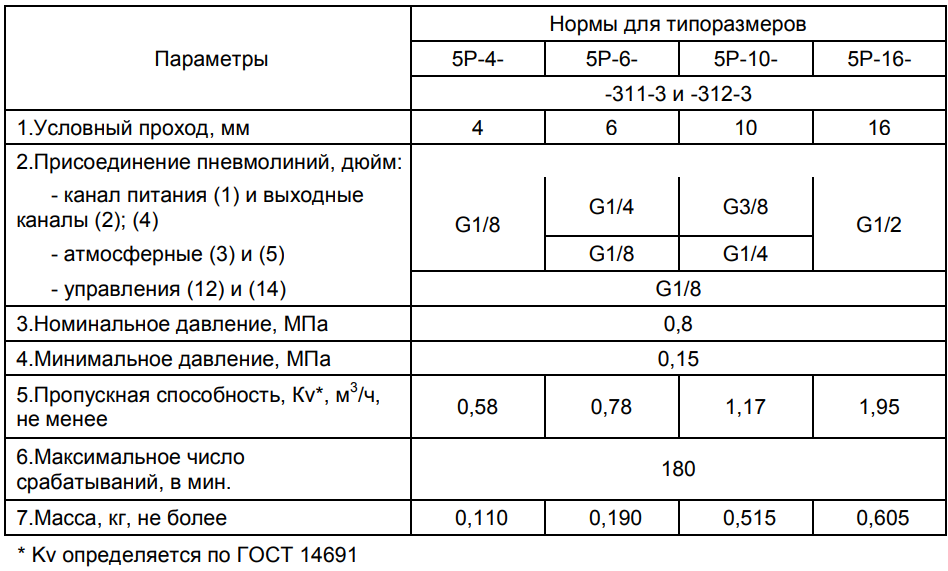

Технические характеристики пневмораспределителей 5P-X-312

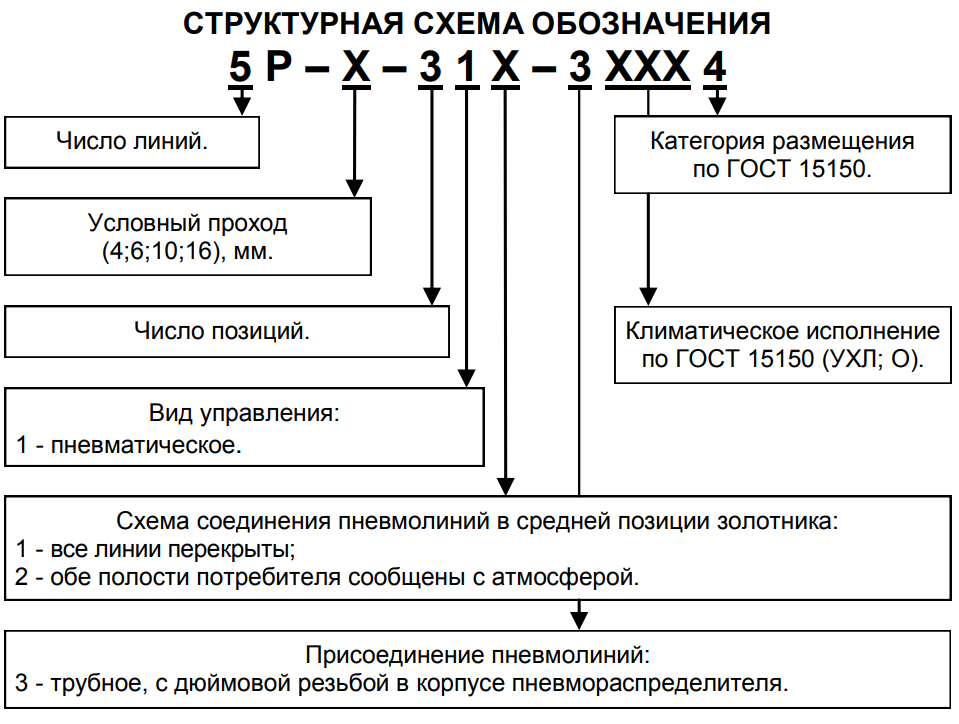

Технические характеристики Структурная схема обозначения пневмораспределителей

Структурное обозначение
