Распределители двухпозиционные с двухсторонним электропневматическим управлением 5Р-X-232-3

Увеличить
5Р-X-232-3
Пневмоаппарат
Цена: 1 329 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цену на товар вышлем ответным письмом или узнавайте по телефону.

На 4.04.2022 цены в рублях (указаны без НДС):

5Р-4-232-3 1329
5Р-6-232-3 1355
5Р-10-232-3 1596
5Р-16-232-3

2620



При заказе указать напряжение и род тока в соответствии с п. 9 таблицы Технические характеристики.

Распределители 5-и линейные с условным проходом (Ду) 4;6;10;16 мм двухпозиционные с двухсторонним электропневматическим управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

В качестве управляющего распределителя используется два трехлинейный пневмораспределитель с электромагнитным управлением (клапан пилот), который присоединяется к сети через электроконтактный разъем.

Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

Степень защиты, обеспечиваемая оболочкой катушки распределителя - IP65 по ГОСТ 14254.Цилиндрический золотник размещен в корпусе, который имеет каналы с резьбовыми отверстиями для подсоединения внешних пневмолиний.

При подаче электрического сигнала срабатывает клапан-пилот. Золотник основного пневмораспределителя перемещается в крайнее положение. Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

Для снижения уровня шума при сбросе воздуха в атмосферу рекомендуется установить в каналы (3) и (5) пневмоглушители типа 2113.

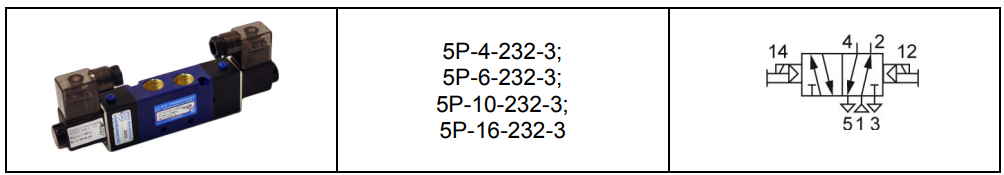

условно-графическое обозначение пневмораспределителя

Для распределителя с двухсторонним управлением положение золотника определяет последняя команда от клапана пилота и запоминается (после ее снятия) только при горизонтальном положении золотника.

При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

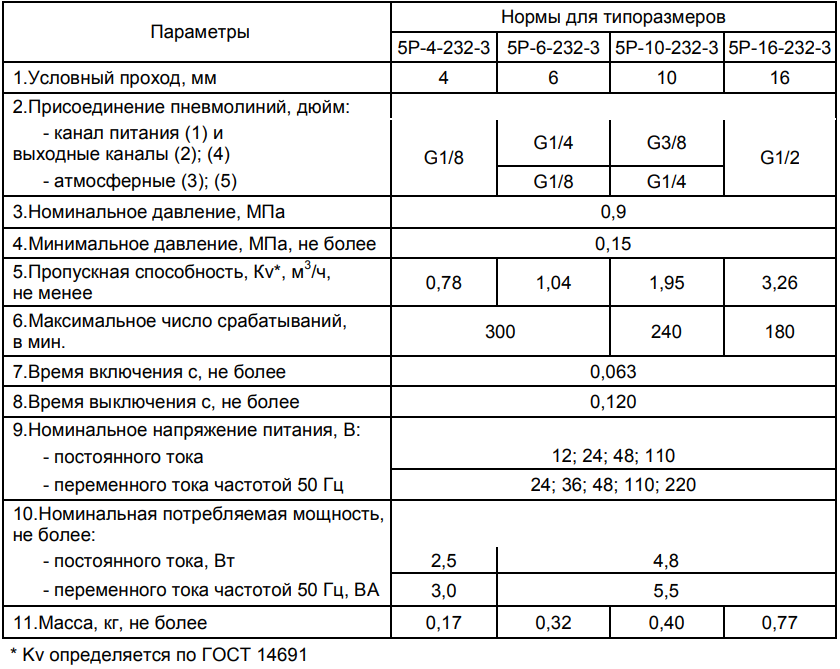

Технические характеристики пневмораспределителей

Технические характеристики пневмораспределителей

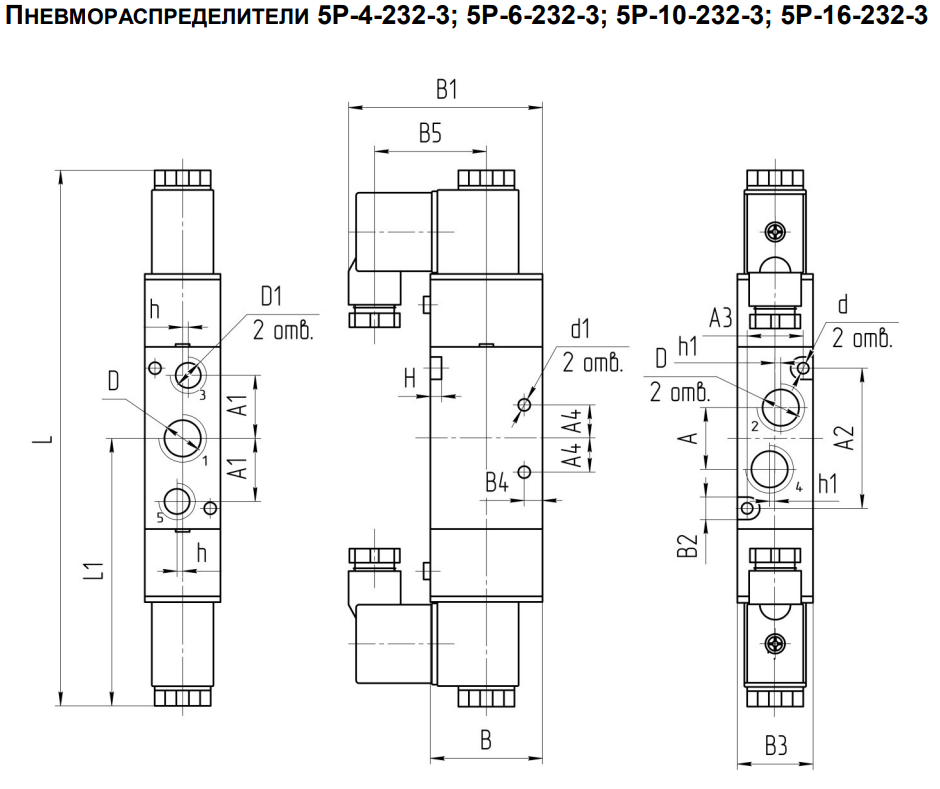

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

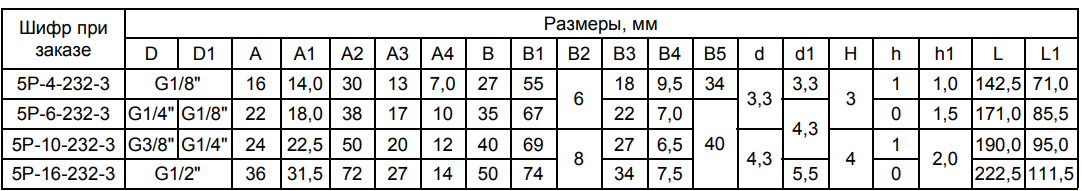

Размеры в мм

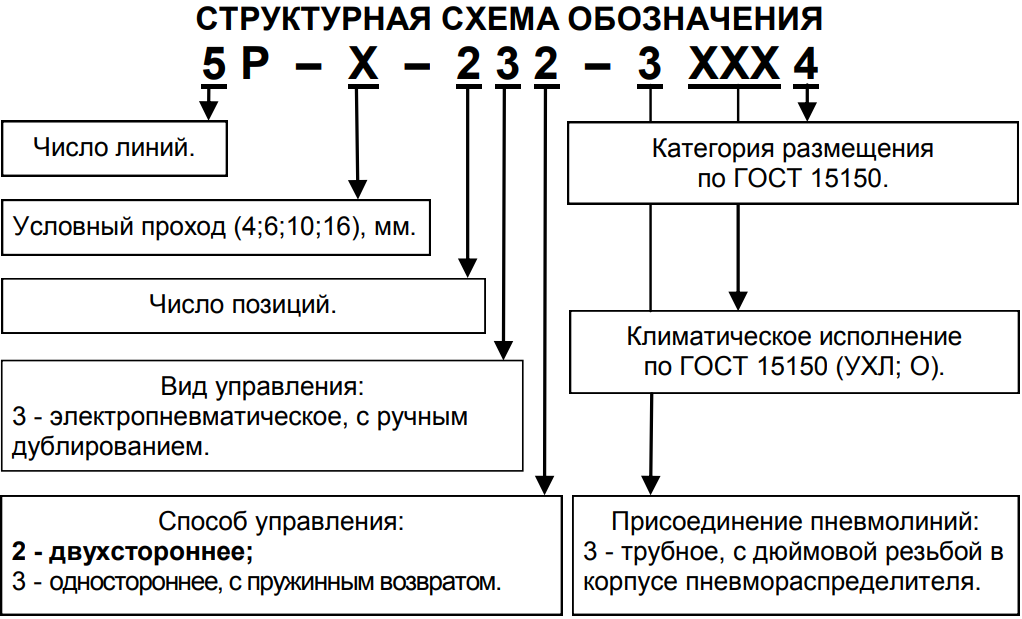

Структурная схема обозначения пневмораспределителей

Структурная схема обозначения пневмораспредителей
