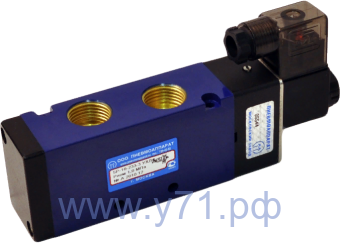

Пневмораспределители 5Р-4 (6;10;16)-233-3 двухпозиционные с односторонним электропневматическим управлением

Описание Доставка Оплата

Цену на товар вышлем ответным письмом или узнавайте по телефону.

На 4.04.2022 цены в рублях (указаны без НДС):

5Р-4-233-3	1014
5Р-6-233-3	1124
5Р-10-233-3	1260
5Р-16-233-3	1995

При оформлении заказа в Комментариях укажите
1) условный проход, мм 4 , 6, 10, 16
2) тип присоединения: G1/8, G1/4, G3/8, G1/2
3) номинальное напряжение питания, В:
--- постоянного тока: 12; 24; 48; 110;
--- переменного тока частотой 50Гц: 24; 36; 48; 110; 220.

Распределители 5-и линейные с условным проходом (Ду) 4;6;10;16 мм двухпозиционные с односторонним электропневматическим управлением, пружинным возвратом в исходное положение, предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

В качестве управляющего распределителя используется один трехлинейный пневмораспределитель с электромагнитным управлением (клапан пилот), который присоединяется к сети через электроконтактный разъем. Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

Степень защиты, обеспечиваемая оболочкой катушки распределителя - IP65 по ГОСТ 14254.
Цилиндрический золотник размещен в корпусе, который имеет каналы с резьбовыми отверстиями для подсоединения внешних пневмолиний. При подаче электрического сигнала срабатывает клапан-пилот. Золотник основного пневмораспределителя перемещается в крайнее положение.

Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. Для снижения уровня шума при сбросе воздуха в атмосферу рекомендуется установить в каналы (3) и (5) пневмоглушители типа 2113.

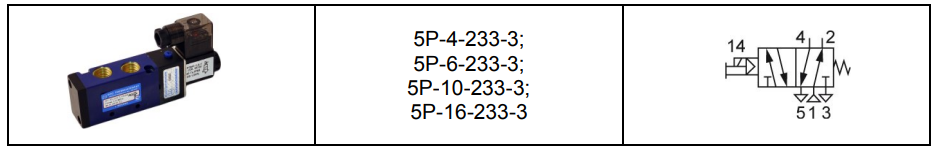

условно-графическое обозначение

Для пневмораспределителей с односторонним управлением в исходном положении золотник удерживается пружиной, при этом канал питания (1) соединен с выходным каналом (2), а выходной канал (4) - с атмосферным каналом (5), канал (3) отсечен. Золотник перемещается из исходного положения в другое от электрического сигнала (14). При срабатывании клапана-пилота канал питания (1) соединяется с каналом (4), а канал (2) соединяется с атмосферным каналом (3), канал (5) отсекается. После снятия электрического сигнала, золотник возвращается в исходное положение. При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

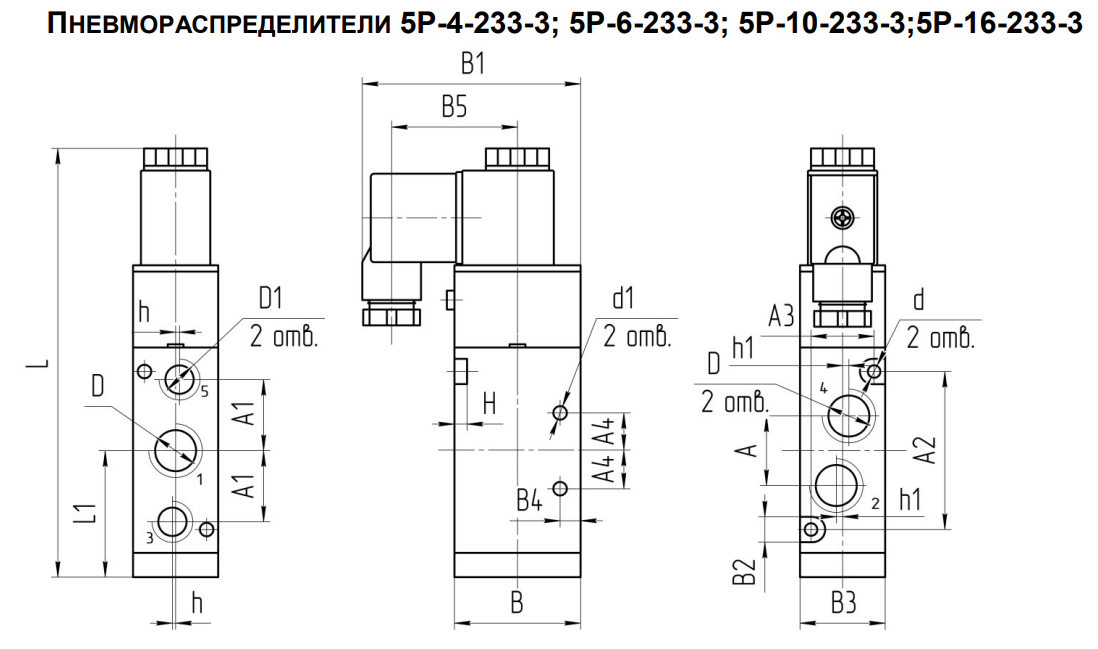

Габаритные и присоединительные размеры

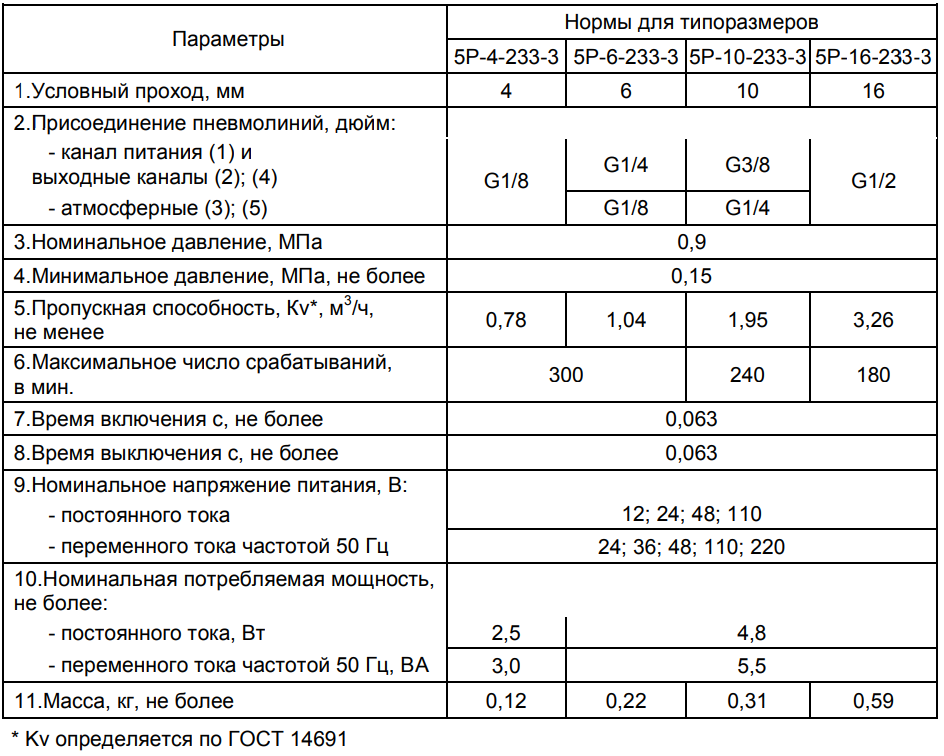

Технические характеристики

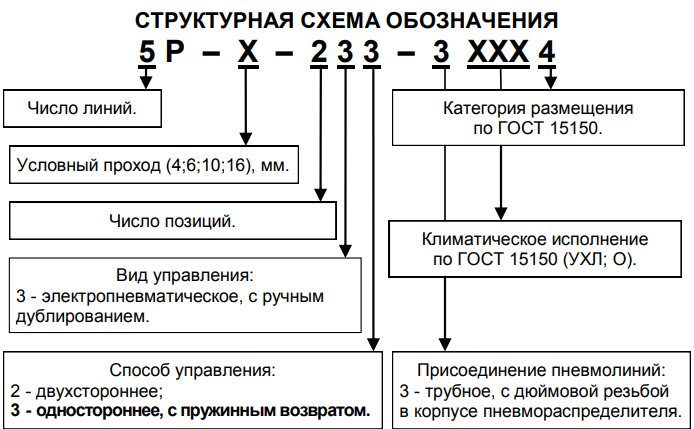

Структурная схема обозначения пневмораспределителей

Структурная схема обозначения
