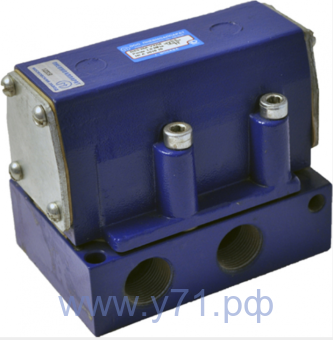

Распределители с двухсторонним пневматическим управлением типа В63-1А

Увеличить
Артикул: b63-1a
Пневмоаппарат
Цена: 1 864 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

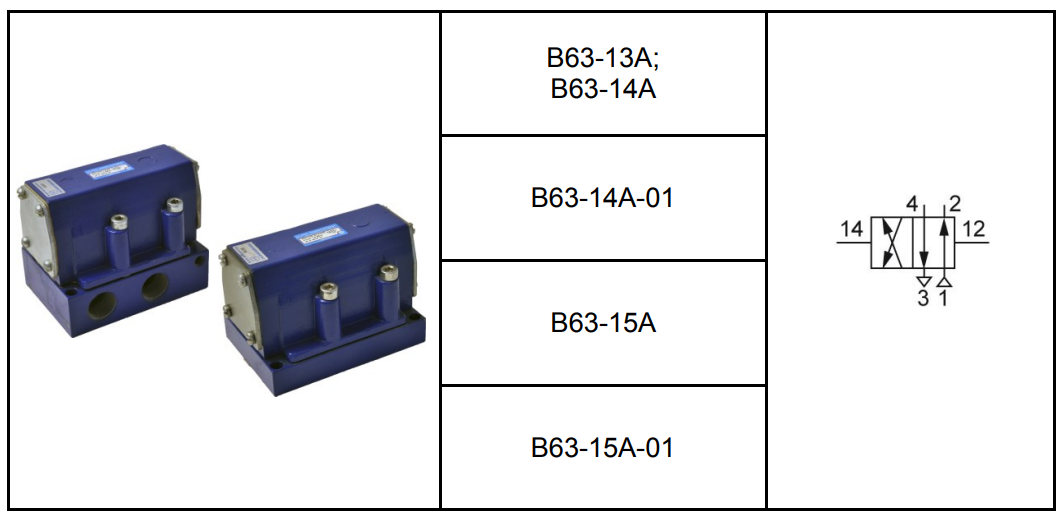

Цены на распределители с двусторонним пневмоуправлением В63-1А, в рублях

В63-13А 1864
В63-14А 1884
B63-14А-01 1833
В63-15А 2993
В63-15А-01 2946

В оформлении заявки,
указывайте, пожалуйста модель.

Схемное обозначение: схемное присоединение В63-14

Распределители 4-х линейные с условным проходом (Ду) 10; 16 и 20 мм двухпозиционные с двухсторонним пневмоуправлением предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

В качестве распределительного органа используется плоский притертый золотник, связанный с поршнем, размещенным в корпусе. Золотник прижат к основанию, в котором выполнены каналы: (2) и (4) - выходные, (3) - атмосферный, (1) - питания, (12) и (14) - управления с резьбовыми отверстиями для присоединения внешних пневмолиний. Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в соответ-щий канал пневмоглушитель типа 2113. Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

В пневмораспределителях с двусторонним пневматическим управлением золотник перемещается из одного крайнего положения в другое при подаче давления управления поочередно под торцы поршня через канал (12) или (14). При снятии давления управления, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении. При подаче давления управления в канал (12) - канал питания (1) сообщается с выходным каналом (2), а выходной канал (4) отсечен от канала питания и сообщается с атмосферным каналом (3). При подаче управляющего давления в канал (14) поршень перемещается в другое крайнее положение. При этом канал питания (1) сообщается с выходным каналом (4), а выходной канал (2) - с атмосферным (3). - В63-2А - возврат и удержание золотника в исходном положении осуществляется усилием от давления в полости управления, которая соединена с каналом питания (1) распределителя; - В63-3А - возврат и удержание золотника в исходном положении осуществляется пружиной.

Распределители с резьбовым присоединением пневмолиний крепятся двумя винтами. Распределители со стыковым присоединением пневмолиний крепятся с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки).

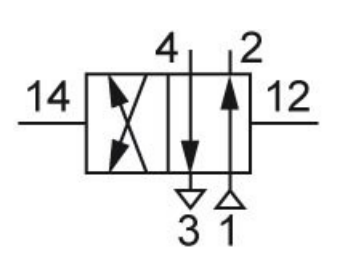

Условное графическое обозначение

Условное графическое обозначение B63-13

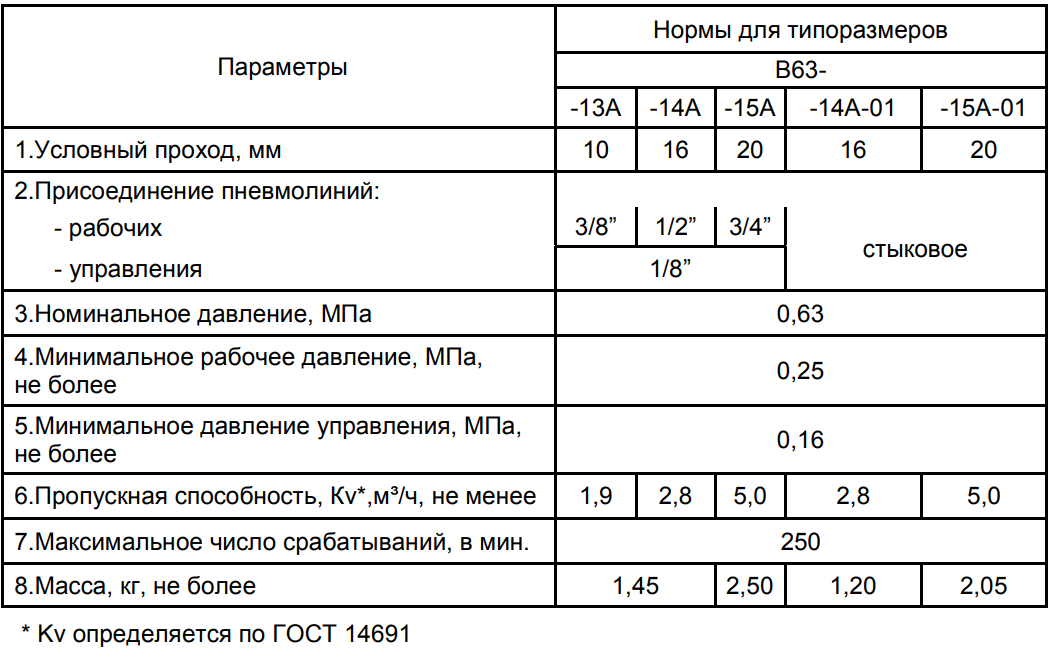

Технические характеристики пневмораспределителей типа В63-1А

Технические характеристики пневмораспределителей

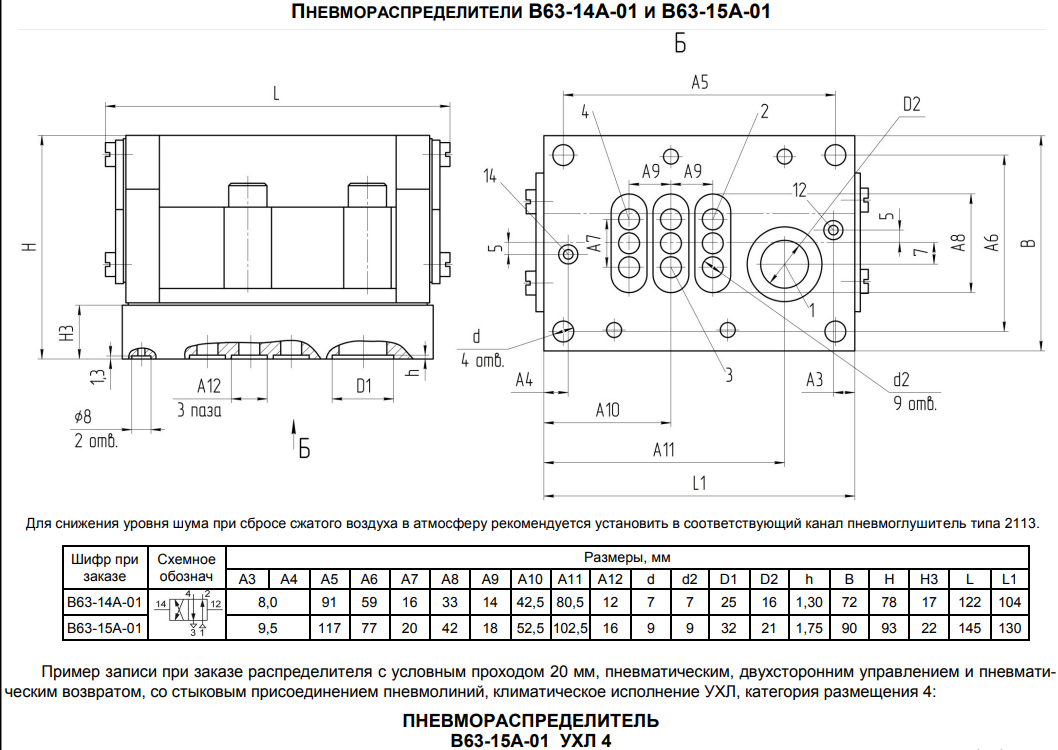

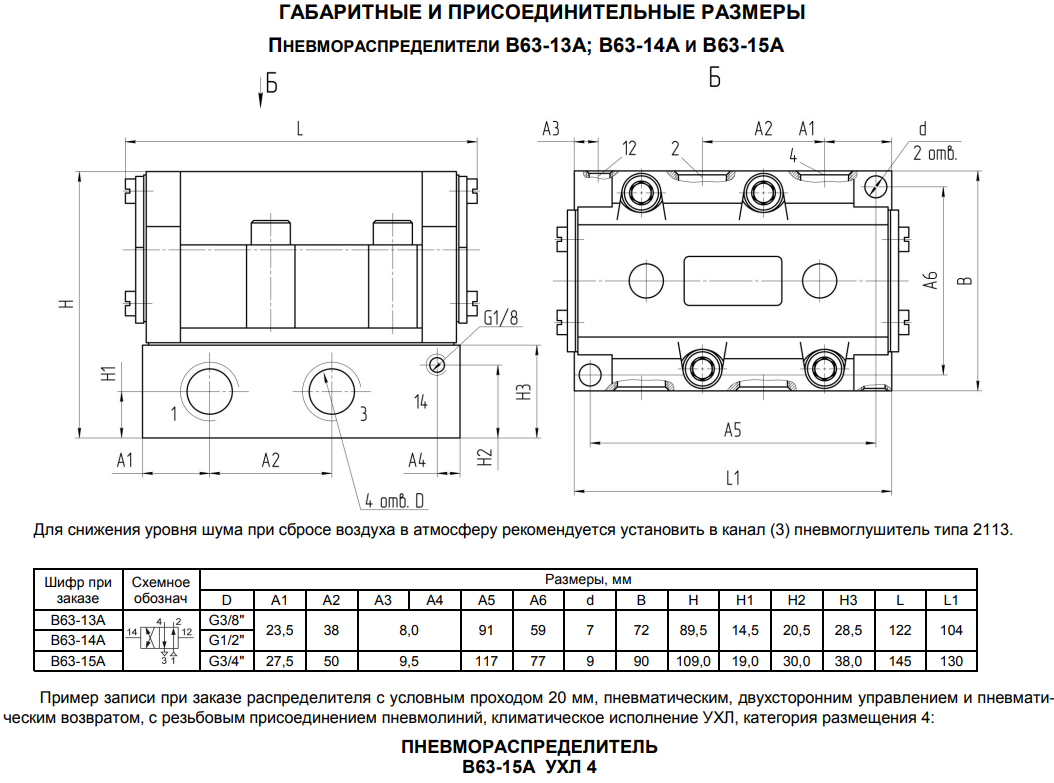

Габаритные и присоединительные размеры  пневмораспределителей В63-1А

Технические характеристики пневмораспределителей типа В63-1А

Габариты В63-1А
