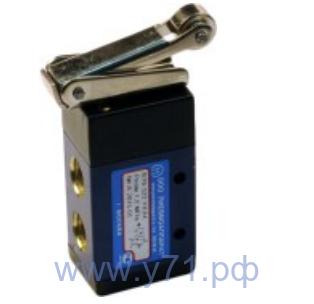

Пневмораспределители 3/2 типа В76-321(-322) с механическим управлением и рычагом двустороннего действия

Описание Доставка Оплата

Технические характеристики

Технические характеристики x76-321

Распределители 3-х линейные, двухпозиционные с условным проходом (Ду) 4; 6 мм, нормально закрытые, с механическим и ручным управлением, пружинным или ручным возвратом в исх. положение, предназначены для изменения потока сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Золотник с эластичными уплотнениями размещен в корпусе, с резьбовыми отверстиями для подсоединения внешних пневмолиний и может занимать одно из двух крайних положений при воздействии на орган управления.

При снятии воздействия - золотник возвращается в исх. положение (кроме исп. «ДВ - тумблер» и «ТВ - кнопка СТОП»).

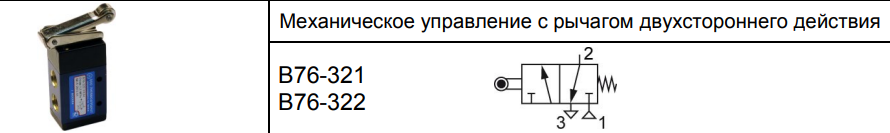

Условно-графическое обозначение

Условно-графическое обозначение B321-B322

В исходном положении канал питания (1) отсечен от выходного канала (2), который соединен с атмосферным каналом (3). Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. При перемещении золотника в другое крайнее положение, канал питания (1) соединяется с выходным каналом (2), а атмосферный (3)-ий отсекается.

Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в отв. «3» пневмоглушитель типа 2113.

Пневмораспределители могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.

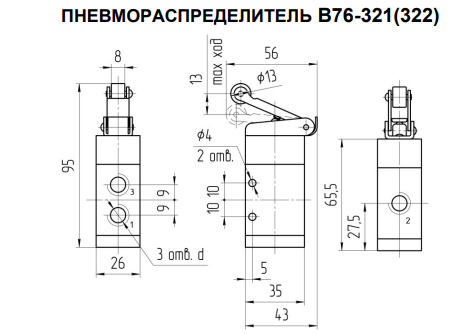

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры B76- 321

Пример записи при заказе распределителя трехлинейного с механическим управлением, с рычагом, с условным проходом 4 мм, климатического исполнения УХЛ, категории размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ В76-321 УХЛ 4

Структурная схема обозначения
