Пневмораспределители 2/2 типа БВ76-221 с механическим видом управления

Увеличить
Увеличить
БВ76-221 распределители 2/2
БВ76-221 распределители 2/2
Пневмоаппарат
Цена: 725 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Технические характеристики

Технические характеристики

Распределители 2-х- линейные двухпозиционные, с условным проходом (Ду) 4 мм, нормально закрытые, с механическим и ручным управлением, пружинным или ручным возвратом в исх. положение, предназначены для изменения потока сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Золотник с эластичными уплотнениями размещен в корпусе, с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний и может занимать одно из двух крайних положений при воздействии на орган управления.

При снятии воздействия - золотник возвращается в исх. положение (кроме исп. «ДВ - тумблер» и «ТВ» - кнопка СТОП»).

В исходном положении канал питания (1) отсечен от выходного канала (2). Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. При перемещении золотника в другое крайнее положение, канал питания (1) соединяется с выходным каналом (2).

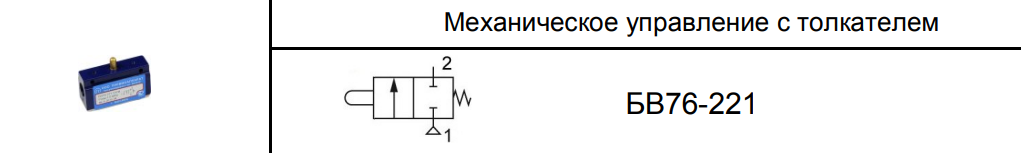

условно-графическое обозначение 2/2 типа БВ76-221

Пневмораспределители могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.

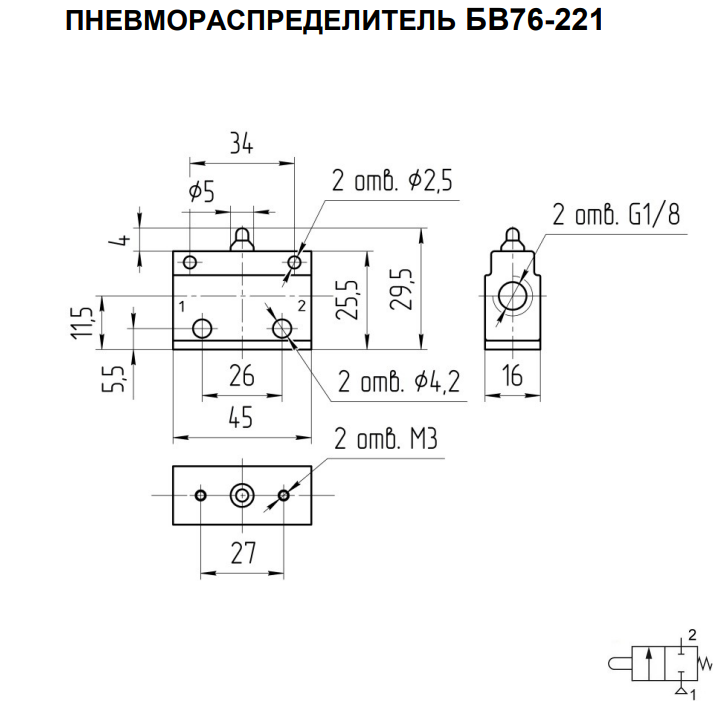

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

Пример записи при заказе распределителя двухлинейного с механическим управлением, с рычагом, с условным проходом 4 мм, климатического исполнения УХЛ, категории размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ БВ76-221 УХЛ 4

Структурная схема обозначения

Структурная схема обозначения
