Пневмораспределители типа 5Р-6-273-3К с мускульным ножным управлением - пневмопедали

Увеличить
Увеличить
Пневмопедали 5Р-6-273-3К
Пневмопедали 5Р-6-273-3К
Пневмоаппарат
Цена: 2 079 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Технические характеристики пневмораспределителей 5Р-6-273-3К

Технические характеристики пневмораспределителей

Распределители 3-х- и 5-и линейные с условным проходом (Ду) 6 мм, двухпозиционные с ножным управлением и пружинным возвратом в исходное положение (пневмопедаль) предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения. Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

В качестве распределительного органа используется цилиндрический золотник с эластичными уплотнениями, который размещен в корпусе, с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний.

Для пятилинейного пневмораспределителя в исходном положении канал питания (1) соединен с выходным каналом (2), а выходной канал (4) соединен с атмосферным каналом (5), канал (3) отсечен.

Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

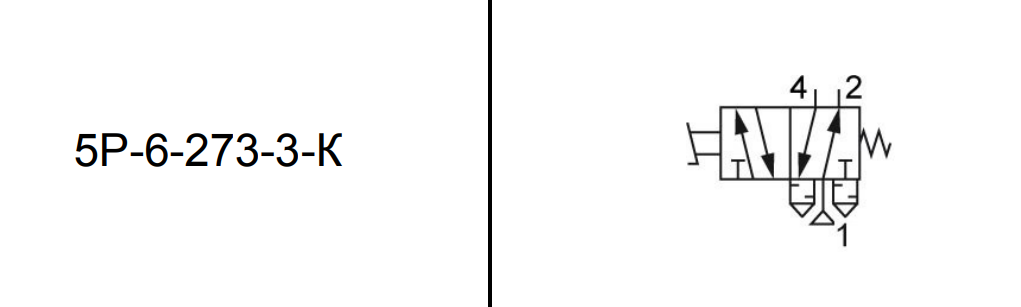

условно-графическое обозначение 5Р-6-273-3К

Перемещение золотника в другое крайнее положение осуществляется нажатием на толкатель распределителя нажимной крышкой педали.

При этом:

  • -для пневмораспределителей 5Р-6- канал (1) соединяется с каналом (4), а канал (2) – с атмосферным каналом (3), канал (5) отсекается;
  • -для пневмораспределителя 3Р-6-273-3 канал питания (1) соединяется с выходным каналом (2), а атмосферный канал (3) отсекается.

При снятии усилии золотник возвращается в исходное положение под действием пружины. Пневмораспределители устанавливаются в горизонтальном положении.

Габаритные и присоединительные размеры пневмораспределителей 5Р-6-273-3К.
Габаритные и присоединительные размеры пневмораспределителей 5Р-6-273-3К

Пример записи при заказе: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 3Р-6-273-3 УХЛ 4

Структурная схема пневмораспределителя 5Р-6-273-3К

Структурная схема пневмораспределителя 5Р-6-273-3К
