Пневмораспределители 5/3 типа 5Р-4(-6;-10;-16)-36…-3 с мускульным (ручным) управлением и рычагом

Описание Доставка Оплата

Цены на распределители с двусторонним пневмоуправлением В63-1А, в рублях

5Р-4-361-3	1523
5Р-4-362-3	1523
5Р-4-366-3	1523
5Р-4-367-3	1523
5Р-6-361-3	1565
5Р-6-362-3	1565
5Р-6-366-3	1565
5Р-6-367-3	1565
5Р-10-361-3	1995
5Р-10-362-3	1995
5Р-10-366-3	1995
5Р-10-367-3	1995
5Р-16-361-3	2431
5Р-16-362-3	2431
5Р-16-366-3	2431
5Р-16-367-3	2431

Распределители 5-и линейные с условным проходом (Ду) 4; 6; 10 и 16 мм, трехпозиционные с ручным управлением, пружинным или ручным возвратом в исходное положение предназначены для изменения потока сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Функциональная схема исполнения пневмораспределителей - трехпозиционные пятилинейные с ручным управлением:

в средней позиции золотника обе полости потребителя сообщены с атмосферой (5Р-6-362-3 и 5Р-6-367-3);
в средней позиции золотника все линии перекрыты (5Р-6-361-3 и 5Р-6-366-3).

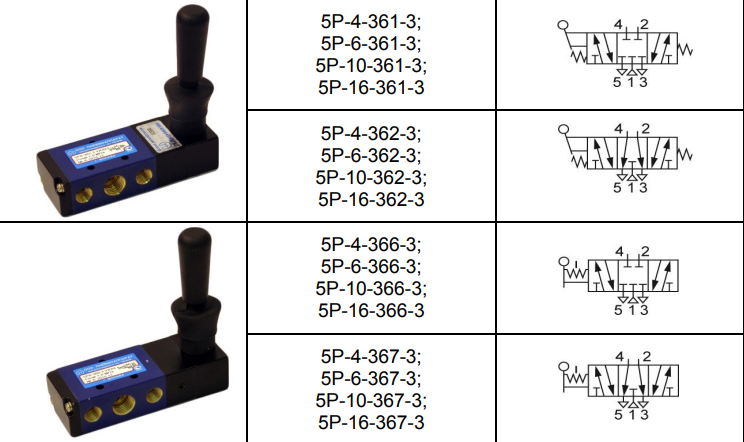

Условно-графическое обозначение

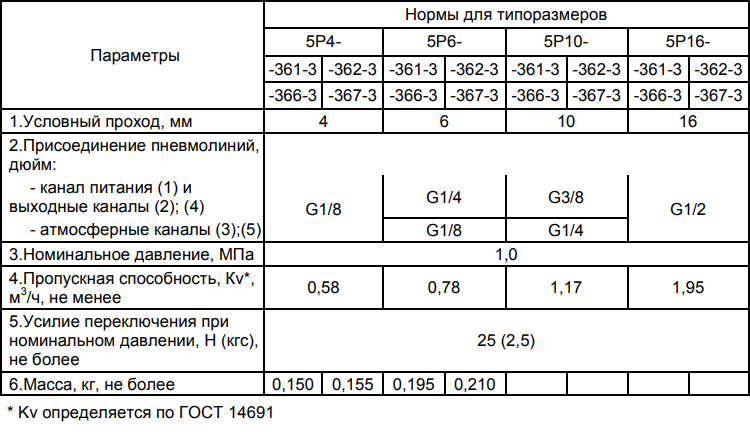

Технические характеристики

В качестве распределительного органа используется цилиндрический золотник с эластичными уплотнениями, который размещен в корпусе, с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний:

(2) и (4) - выходные, (3) и (5) - атмосферные, (1) - питания.

Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

Золотник пневмораспределителя занимает одно из двух крайних положений при воздействии на рычаг управления, а в исходное среднее положение:
- возвращается и удерживается при помощи пружины (для схемного исполнения 361 и 362);
- фиксируется в каждой из трех позиций (для схемного исполнения 366 и 367).

Три положения золотника обеспечивают сообщение выходных каналов (2) и (4) с каналом питания (1) или соответствующим атмосферным каналом (3) или (5) согласно условному графическому обозначению распределителя.

Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в каналы (3) и (5) пневмоглушители типа 2113.

Пневмораспределители могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.

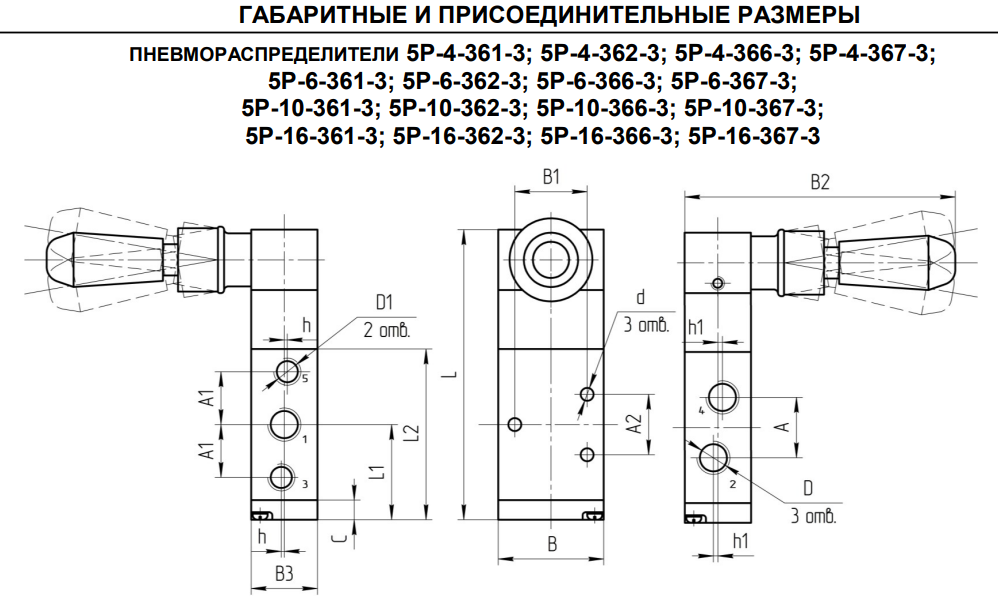

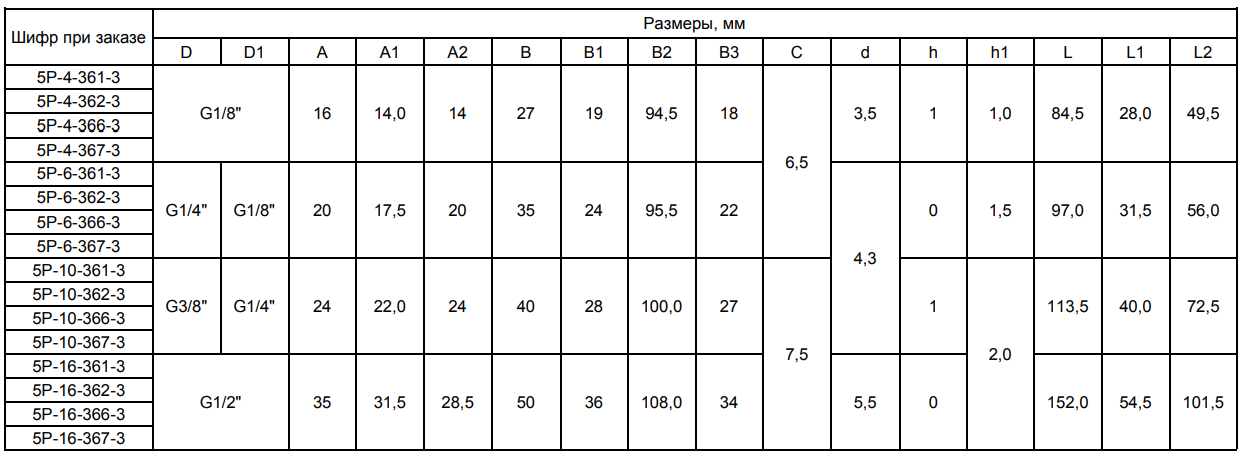

Габаритные и присоединительные размеры

Пример записи при заказе распределителя пятилинейного, трехпозиционного с ручным управлением и пружинным возвратом, в средней позиции золотника все линии перекрыты, климатическое исполнение УХЛ, категория размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5Р-6-361-3 УХЛ 4

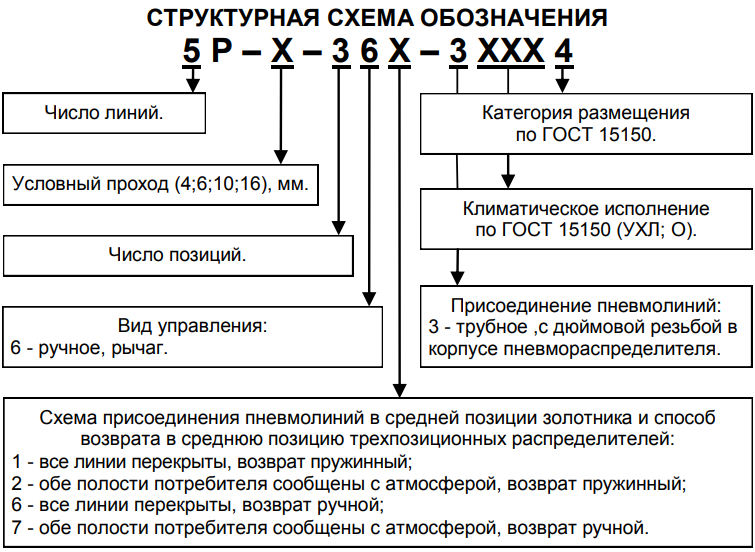

Структурная схема обозначения
