Пневмораспределители с электромагнитным управлением типа РЭМ 3-1,6-1; В64-14А-03-100

Описание Доставка Оплата

При заказе указать напряжение и род тока в соответствии с п. 6 таблицы «Технические характеристики пневмораспределителей В64-14А-03-100 »

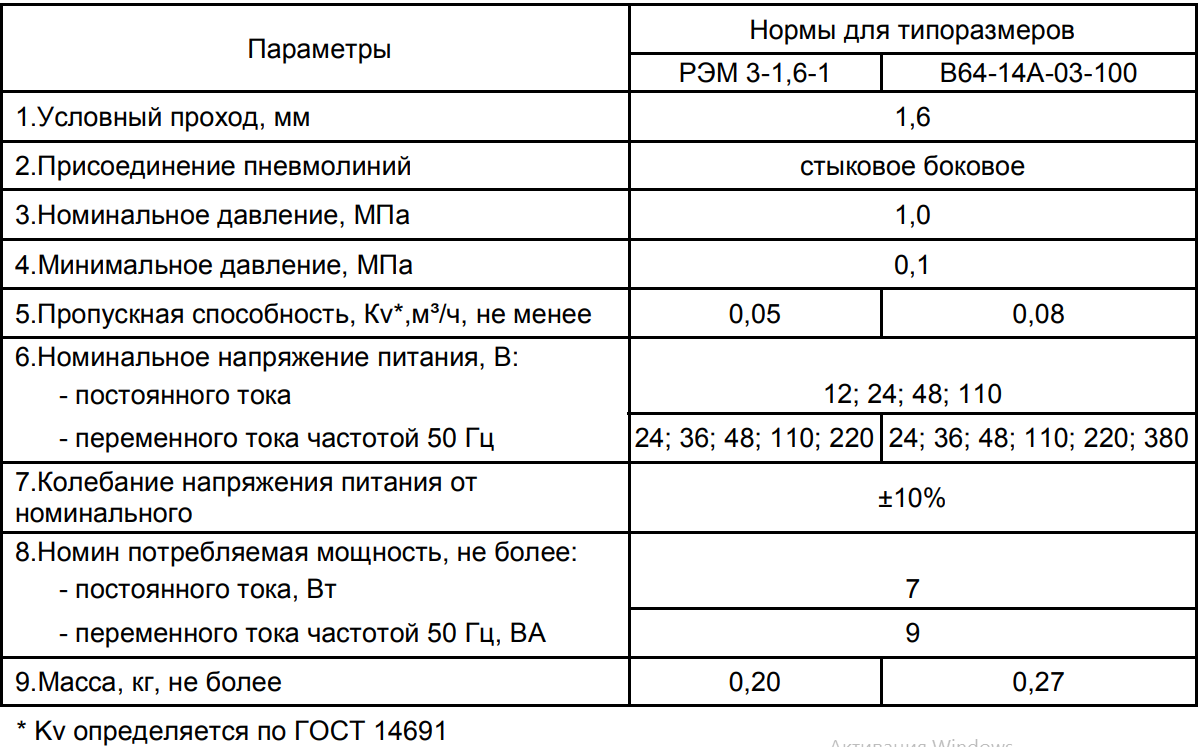

Технические характеристики пневмораспределителей В64-14А-03-100

Технические характеристики пневмораспределителей

Распределители 3-х линейные с условным проходом (Ду) 1,6 мм, двухпозиционные с электромагнитным управлением и пружинным возвратом, предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения. Рабочая среда - сжатый воздух, давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35 мм2 /с (сСт) при температуре 50°С.
Климатическое исполнение О, категория размещения 4 по ГОСТ 15150. Конструкция распределительного устройства: клапанного типа.
Присоединение:
- стыковое боковое Распределитель может работать при любых режимах и продолжительности включений по ГОСТ 19264.
Степень защиты, обеспечиваемая оболочкой катушки распределителя - IP 65 по ГОСТ 14254. Электромагнитную катушку можно повернуть на180°.
В качестве распределительного органа используется якорь с уплотнением, который расположен в гильзе. В упоре гильзы выполнен атмосферный канал (3), а в корпусе распределителя – каналы питания (1) и выходной канал (2). Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

В исходном положении пневмораспределителя (при отсутствии электрического сигнала на катушке) канал питания (1) отсечен от выходного канала (2), который соединен с атмосферным каналом (3). При подаче электрического сигнала на катушку, якорь перемещается до упора, а уплотнение, закрывает атмосферный канал (3) и открывает проход сжатому воздуху из канала питания (1), в выходной канал (2). Снятие электрического сигнала с катушки приводит к возврату якоря с уплотнением в исходное положение.

В пневмораспределителях предусмотрено ручное дублирование электрического сигнала:
- в распределителях В64-14А-03-А-100 - кнопкой с пружинным возвратом.

Ручное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном электропитании) и осуществляется механическим поднятием якоря в верхнее положение при помощи кнопки или поворотного кулачка.

Условное графическое обозначение пневмораспределителей типа В64-14А-03-100

Условное графическое обозначение пневмораспределителей РЭМ3-1,6-1 (ТУ 4151-002-16676426-99), В64-14А-03-100

Распределитель 3/2 с электромагнитным управлением поставляется в качестве комплектующих изделий для пневмораспределителей с электропневматическим управлением.

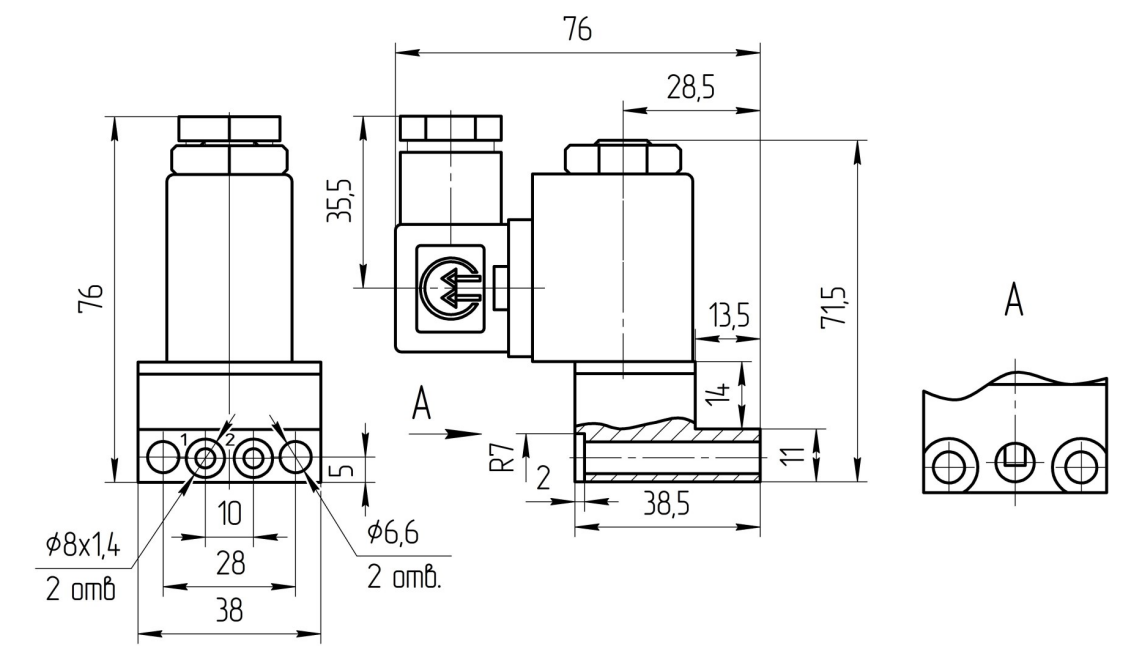

Габаритные и присоединительные размеры пневмораспределителей типа В64-14А-03-100

Габаритные и присоединительные размеры В64-14А-03-100
