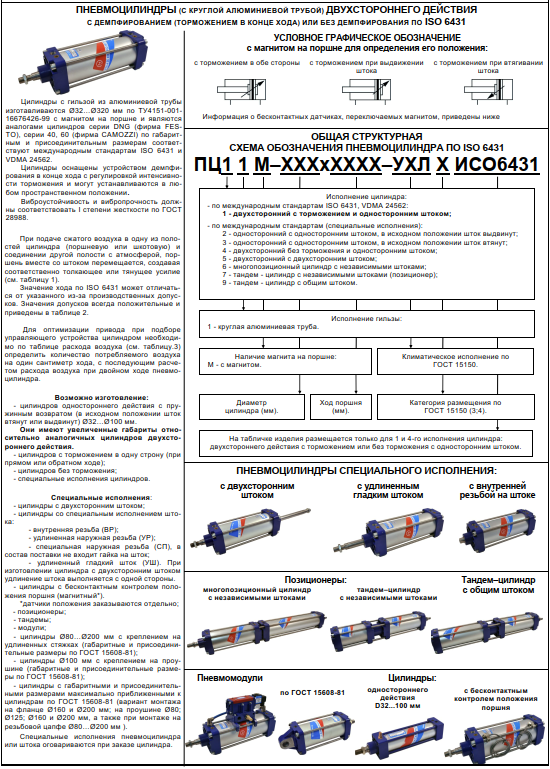

Цилиндры серии ПЦ11

Цилиндры с гильзой из алюминиевой трубы изготавливаются Ø32…Ø320 мм по ТУ4151-001- 16676426-99 с магнитом на поршне и являются аналогами цилиндров серии DNG (фирма FESTO), серии 40, 60 (фирма CAMOZZI) по габаритным и присоединительным размерам соответствуют международным стандартам ISO 6431 и VDMA 24562.

Цилиндры оснащены устройством демпфирования в конце хода с регулировкой интенсивности торможения и могут устанавливаются в любом пространственном положении. Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.

При подаче сжатого воздуха в одну из полостей цилиндра (поршневую или шкотовую) и соединении другой полости с атмосферой, поршень вместе со штоком перемещается, создавая соответственно толкающее или тянущее усилие (см. таблицу 1). Значение хода по ISO 6431 может отличаться от указанного из-за производственных допусков. Значения допусков всегда положительные.

Для оптимизации привода при подборе управляющего устройства цилиндром необходимо по таблице расхода воздуха (см. таблицу.3) определить количество потребляемого воздуха на один сантиметр хода, с последующим расчетом расхода воздуха при двойном ходе пневмоцилиндра

Возможно изготовление:
- цилиндров одностороннего действия с пружинным возвратом (в исходном положении шток втянут или выдвинут) Ø32…Ø100 мм. Они имеют увеличенные габариты относительно аналогичных цилиндров двухстороннего действия.
- цилиндров с торможением в одну строну (при прямом или обратном ходе);
- цилиндров без торможения;
- специальные исполнения цилиндров

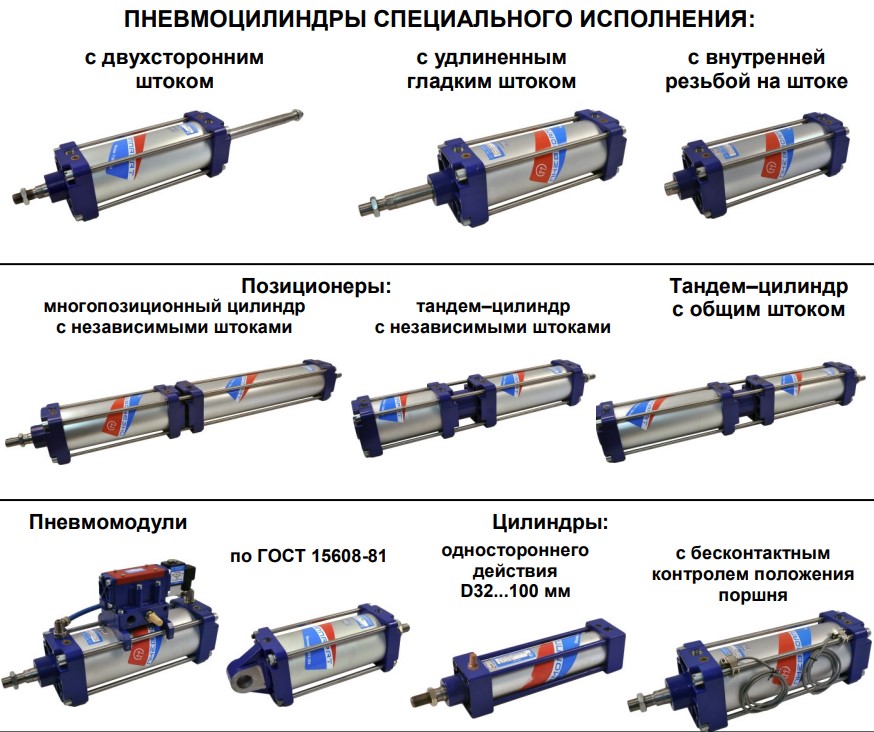

Специальные исполнения:
- цилиндры с двухсторонним штоком;
- цилиндры со специальным исполнением штока:
- внутренняя резьба (ВР);
- удлиненная наружная резьба (УР);
- специальная наружная резьба (СП), в состав поставки не входит гайка на шток;
- удлиненный гладкий шток (УШ). При изготовлении цилиндра с двухсторонним штоком удлинение штока выполняется с одной стороны.
- цилиндры с бесконтактным контролем положения поршня (магнитный*). *датчики положения заказываются отдельно;
- позиционеры;
- тандемы;
- модули;
- цилиндры Ø80…Ø200 мм с креплением на удлиненных стяжках (габаритные и присоединительные размеры по ГОСТ 15608-81);
- цилиндры Ø100 мм с креплением на проушине (габаритные и присоединительные размеры по ГОСТ 15608-81); - цилиндры с габаритными и присоединительными размерами максимально приближенными к цилиндрам по ГОСТ 15608-81 (вариант монтажа на фланце Ø160 и Ø200 мм; на проушине Ø80; Ø125; Ø160 и Ø200 мм, а также при монтаже на резьбовой цапфе Ø80…Ø200 мм ). Специальные исполнения пневмоцилиндра или штока оговариваются при заказе цилиндра.
