Цилиндры одностороннего действия серии КЦ24

Для цилиндров Ø12…Ø40 мм одностороннего действия с пружинным возвратом, в исходном положении шток выдвинут, (серия КЦМ 24) величина максимального хода не должна превышать 25 мм, так как пружина при больших ходах значительно повышает угрозу повреждения гильзы цилиндра.

Компактные цилиндры применяются в пневмоприводах где компактность исполнения механизмов фиксации играет большое значение.

Особенность данной серии цилиндров характеризуется:
- быстрым срабатыванием при подаче давления;
- большой силой зажима при малых размерах цилиндра.

Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988. Цилиндр имеет встроенные демпфирующие кольца для поглощения остаточной энергии.

На поршне цилиндра установлен магнит, магнитное поле которого переключает бесконтактный датчик, тем самым контролируя положение поршня.

Датчик заказывается отдельно и закрепляется в заданном положении в продольном пазу на внешней стороне корпуса цилиндра.

Данные цилиндры являются простым устройством универсального применения, которое может долго работать без обслуживания при правильном монтаже и эксплуатации. Цилиндры могут монтироваться в любом положении.

Особое внимание уделяется недопустимости радиальной нагрузки на шток из-за короткой направляющей втулки в передней крышке.

При подаче сжатого воздуха в штоковую полость и соединении другой полости цилиндра с атмосферой, поршень вместе со штоком перемещается, создавая тянущее усилие

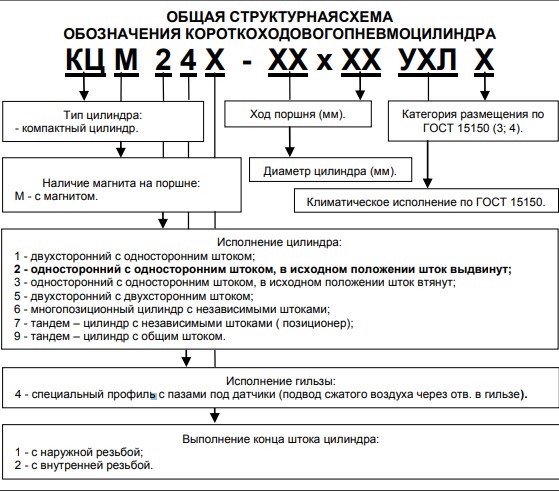

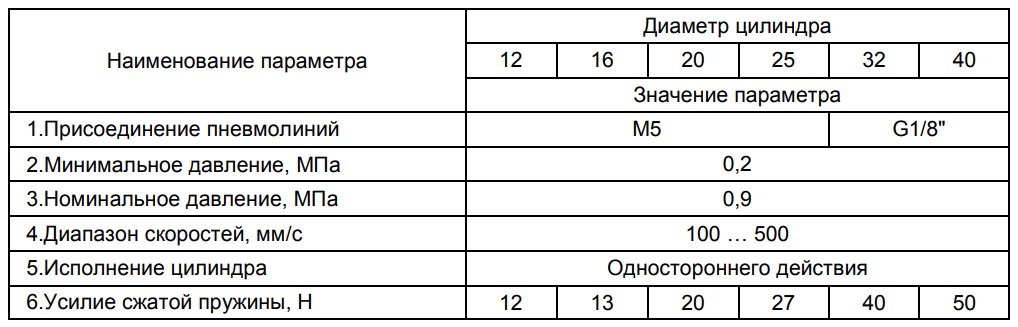

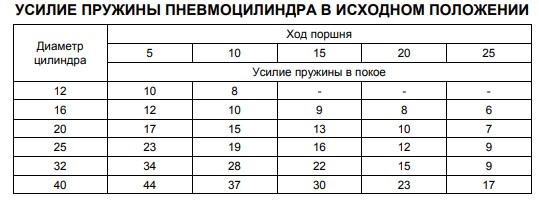

Технические характеристики КЦ24
