Гидропневматические насосы (преобразователи) типа НП 1/500М

Описание Доставка Оплата

Цены на пневматические насосы НП1/500 (без НДС)

НП1/500	27510
НП1/1000	50030
НП 8/250М	42205

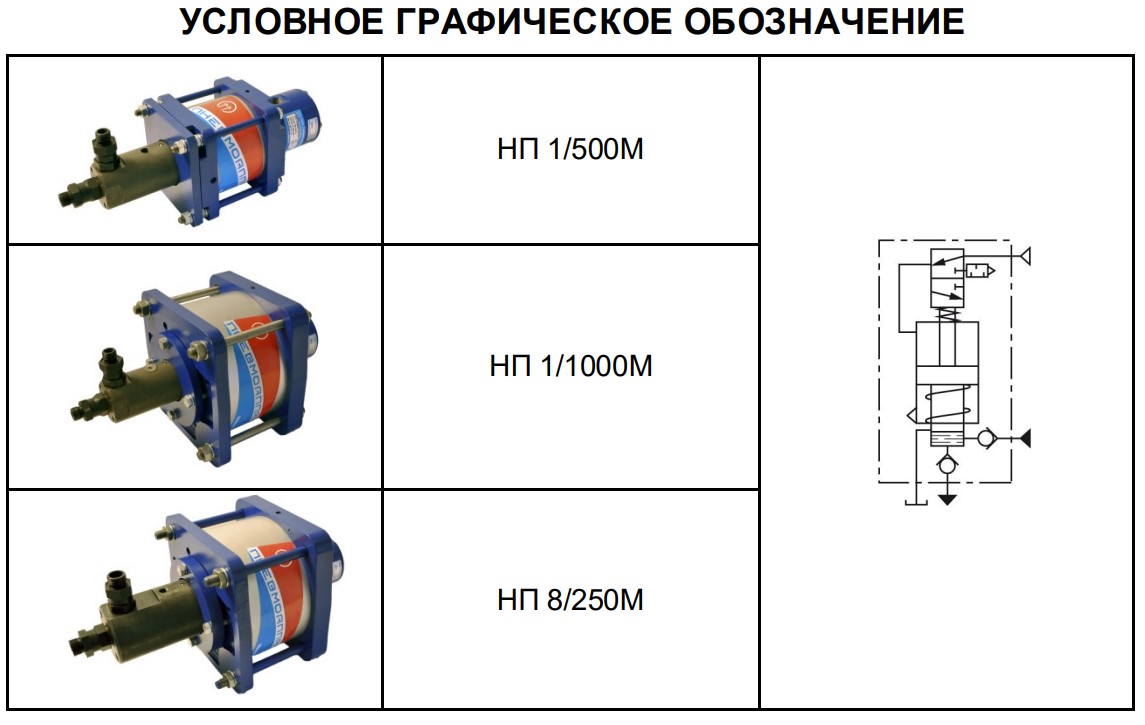

Условное графическое обозначение насосов НП1/500

условно-графическое обозначение насосов НП8/250

Технические характеристики насосов пневматических НП1/500

технические характеристики НП

Габаритные и присоединительные размеры пневматических насосов НП1/500

Габариты НП1/500, НП1/1000, НП 8/250М

Насосы с рабочим объемом 1,5 и 7,6 см3 предназначены для нагнетания масла в гидравлические объемы гидропредохранителей для защиты от перегрузки кривошипных прессов, создания и поддержания в них установленной величины давления.

Присоединение: К3/8” - для пневмодвигателя; М16х1,5 и М20х1,5 – для гидроклапанов (всасывающих и нагнетающих) соответственно у насосов НП1 и НП8.

Рабочая среда пневмодвигателя – сжатый воздух давлением 0,1…0,4 МПа очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм2 /с при температуре 50°С.

Рабочая среда гидроцилиндра - отфильтрованное минеральное масло вязкостью от 17до 213мм2 /с, с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216, температура масла от 10º до 50ºС.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.

Сжатый воздух подается к отверстию К3/8" пневмодвигателя.

Дренажное отверстие К1/8" служит для сбора утечек масла через уплотнение плунжера. Насос будет работать при заданном давлении жидкости до тех пор, пока не наступит равновесие сил от давления сжатого воздуха на поршень и жидкости на плунжер.

Для того, чтобы сохранить данное гидравлическое давление при дальнейшей эксплуатации пуск насоса в работу производится посредством входного вентиля, расположенного на трубопроводе подвода воздуха.

Насос поддерживает заданное давление автоматически даже при наличии утечек в гидросистеме при условии, что утечки не превышают производительность насоса на данном давлении. Для крепления насосов на нижнем торце гидроцилиндра предусмотрены 4 отверстия «d1» (М6 для НП1 и М10 для НП8),а на насосе НП8 – дополнительно 2отв. «d» М10 на боковой стенке гидроцилиндра.

Резервуар для жидкости должен быть как можно ближе к насосу и обеспечить напор в гидравлическом цилиндре насоса.

Если длина системы труб, соединяющих резервуар с насосом, равна порядка 0,8 м, то внутренний диаметр этих труб должен быть не менее 15 мм, а если больше, то предпочтительно, чтобы их внутренний диаметр был равен не менее 20 мм.

Сечение трубопровода питания насоса сжатым воздухом должно быть достаточным для того, чтобы избежать потери расхода воздуха в трубопроводе.

Если длина трубопровода не превосходит 3 м, то внутренний диаметр труб должен быть не <12 мм. При подсоединении к насосу воздушного трубопровода пневматическая часть насоса может быть развернута на любой угол по отношению к гидравлической части.

ВНИМАНИЕ:

1. Перед монтажом в насосе необходимо вывернуть нагнетательный клапан, заполнить полость гидроцилиндра рабочей жидкостью и завернуть.

2. Все внутренние поверхности системы труб для воздуха и жидкости должны быть чистыми без окисления. После проверки качества монтажа и установки гидрооборудования необходимо:
-наполнить резервуар и трубопровод , соединяющий его с насосом, маслом;
-двумя или тремя оборотами отвернуть пробку для сброса воздуха из гидросистемы, в которую закачивается насосом масло;
-на трубопроводе подвода воздуха к насосу открыть входной вентиль;
-медленно с помощью редукционного клапана поднять давление воздуха до величин, пока не начнет работать насос;
-следить за воздухоспускной пробкой пока из под нее не пойдут пузырьки воздуха с маслом. Как только пойдет воздух, пробку завернуть; -увеличить давление в гидросистеме с помощью редукционного пневмоклапана до необходимой величины.
