Фильтры влагоотделители П-ФВ с условным проходом от 4 до 50 мм

Описание Доставка Оплата

Цены на фильтры-влагоотделители П-ФВ (цены указаны без НДС)

П-ФВ-04	725
П-ФВ-06	809
П-ФВ-10	1103
П-ФВ-16	1103
П-ФВ-25	1638
П-ФВ-32	14030
П-ФВ-40	14030
П-ФВ-50	20640

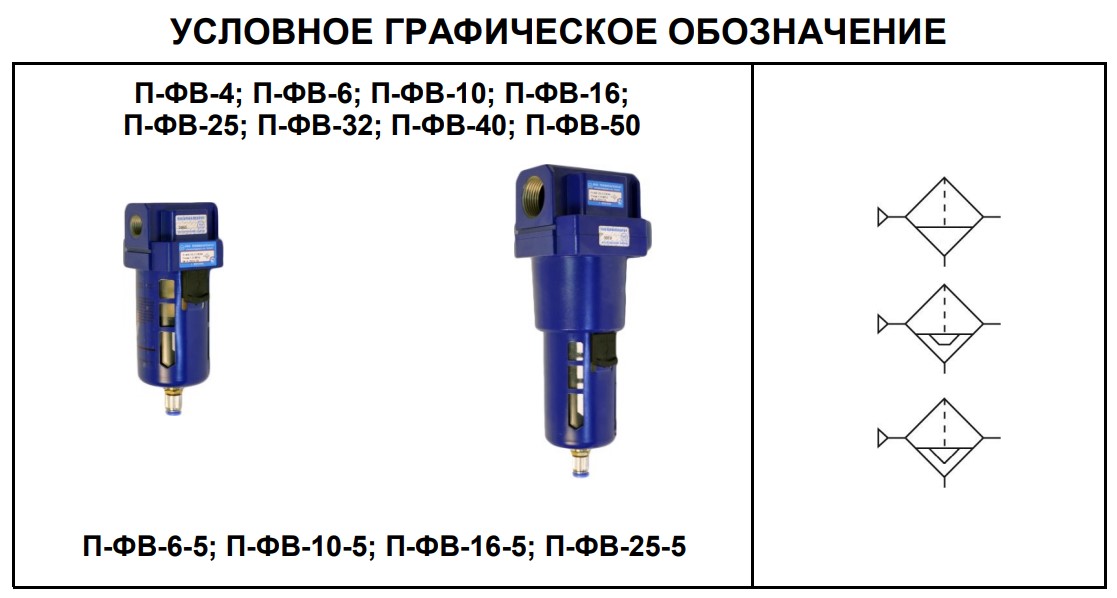

Условное графическое обозначение фильтров-влагоотделителей П-ФВ

условно-графическое обозначение фильтров-влагоотделителей П-ФВ

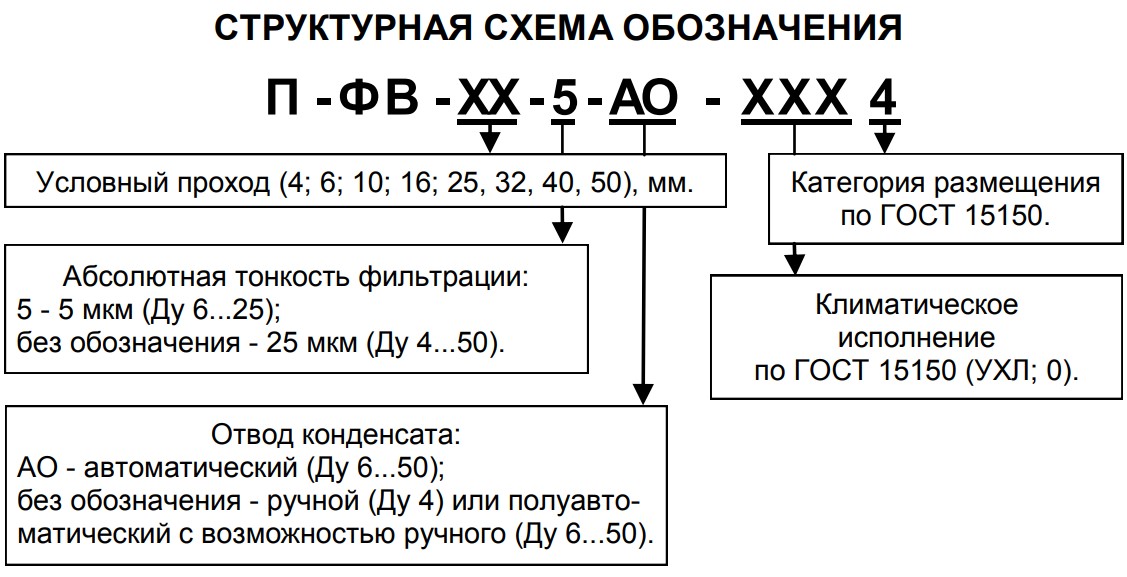

Структурная схема обозначения фильтров-влагоотделителей П-ФВ

Структурное обозначение фильтров-влагоотделителей П-ФВ

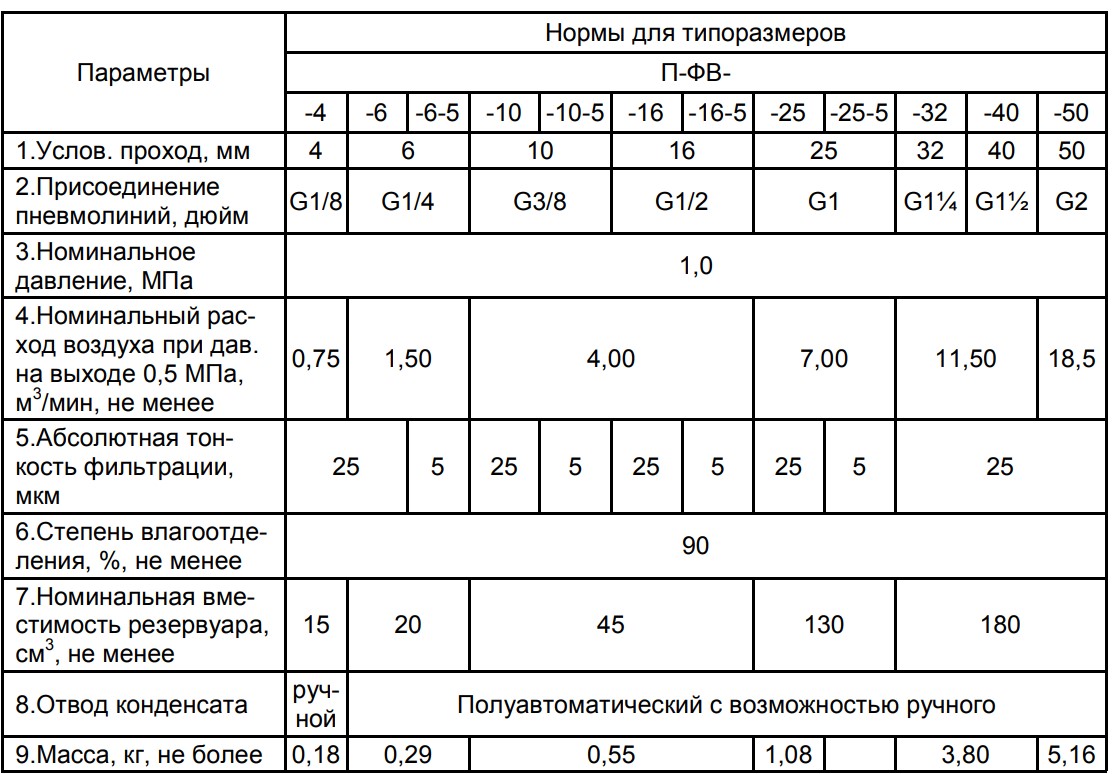

Технические характеристики фильтров-влагоотделителей П-ФВ

технические характеристики блоков фильтров-влагоотделителей П-ФВ

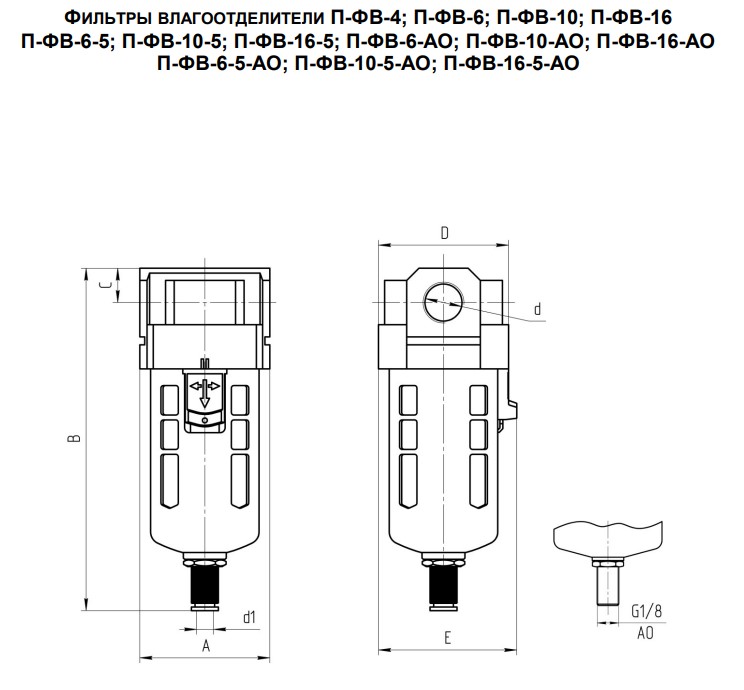

Габаритные и присоединительные размеры фильтров-влагоотделителей П-ФВ-04, П-ФВ-06, П-ФВ-10, П-ФВ-16

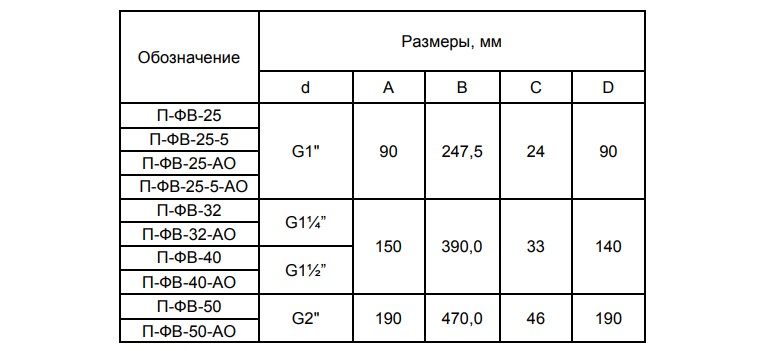

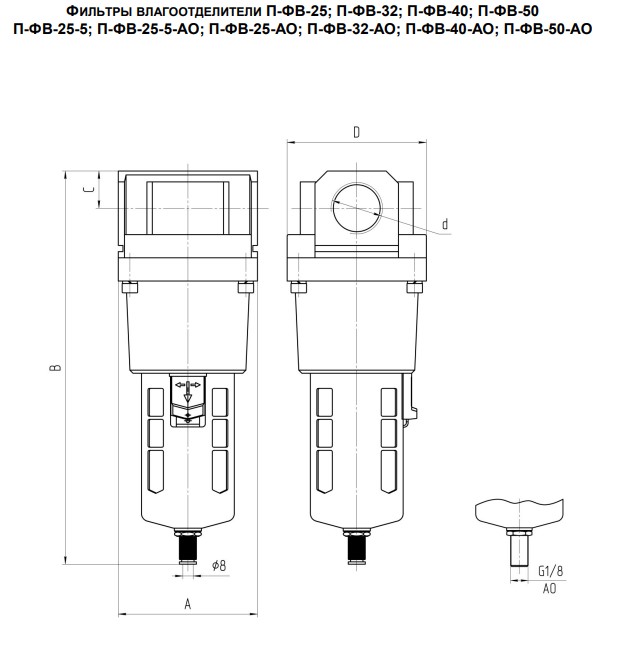

Габаритные и присоединительные размеры фильтров-влагоотделителей П-ФВ-25, П-ФВ-32, П-ФВ-40, П-ФВ-50

Габаритные размеры фильтров-влагоотделителей П-ФВ

Габариты фильтров-влагоотделителей П-ФВ

Фильтры-влагоотделители центробежного действия с условным проходом (Ду) 4; 6; 10; 16; 25; 32; 40; 50 мм предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц и удаления конденсата в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия в корпусе фильтра. Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Сжатый воздух, подведенный к отверстию «ВХ» в корпусе, попадает в крыльчатку и получает нисходящее вращательное движение. Капли воды и масла, а также крупные твердые частицы, находящиеся в сжатом воздухе, под действием центробежных сил отбрасываются на стенки и опускаются вниз в спокойную зону, отделенную заслонкой.

Очищенный от жидкой влаги воздух проходит через металлокерамический фильтрующий элемент, очищается от твердых загрязнений и поступает к выходному отверстию.

В фильтре- влагоотделителе дополнительно установлен дефлектор, препятствующий попаданию на поверхность фильтрующего элемента загрязнений, удаленных из потока под действием центробежных сил.

В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений.

В нижней части стакана фильтра - влагоотделителя расположено полуавтоматическое устройство для сброса конденсата, которое открывается в ручную или автоматически при отсутствии давления.

Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически - при отсутствии давления на выходе блока.

Фильтры-влагоотделители должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе.

При монтаже фильтра-влагоотделителя, стрелка на его корпусе должна совпадать с направлением движения воздушного потока.

Пример записи при заказе фильтра-влагоотделителя с условным проходом 10 мм, присоединительной резьбой G3/8” климатического исполнения УХЛ, категории размещения 4: ФИЛЬТРЫ-ВЛАГООТДЕЛИТЕЛИ П-ФВ-10 УХЛ 4
