Цены на фильтроэлементы П-ФРК mini, midi, maxi (указаны без НДС):

Фильтроэлемент П-ФРК-04	231
Фильтроэлемент П-ФРК-06	267
Фильтроэлемент П-ФРК-10	384
Фильтроэлемент П-ФРК-16	384
Фильтроэлемент П-ФРК-25	499
Фильтроэлемент П-ФРК-32	4216
Фильтроэлемент П-ФРК-40	4216
Фильтроэлемент П-ФРК-50	6127

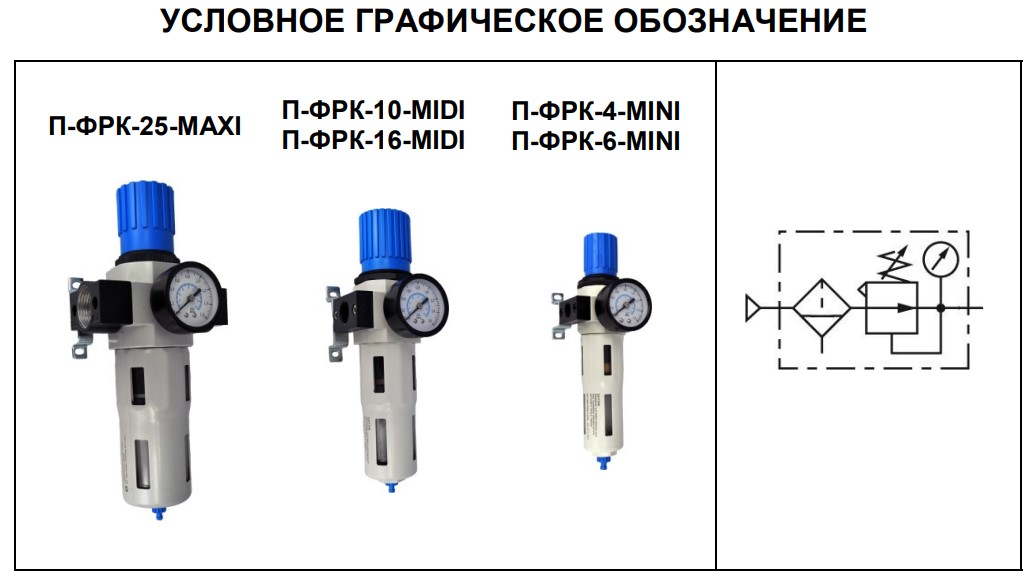

Условное графическое обозначение фильтроэлементов П-ФРК mini, midi, maxi

блоки подготовки воздуха П-ФРК mini, midi, maxi

Блоки подготовки воздуха серии MINI; MIDI и MAXI с условным проходом (Ду) 4; 6; 10; 16; 25 мм, предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневмоприводах и системах промышленного оборудования.

Присоединение: резьбовые отверстия в корпусе блока.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,6 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок подготовки воздуха состоит из фильтра влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапанном редукционным.

К корпусу с низу крепится резервуар для сбора конденсата с другими деталями фильтра - влагоотделителя типа П-ФВ.

К корпусу с верху крепится стакан, в котором размещены детали пневмоклапана редукционного типа П-РК с настроечным устройством.

Сжатый воздух, подведенный к входному отверстию «IN» в корпусе, попадает в крыльчатку фильтра -влагоотделителя и получает нисходящее вращательное движение, затем через металлокерамический фильтрующий элемент поступает в редукционный клапан и проходит к выходному отв. блока.

В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений.

В нижней части стакана фильтра - влагоотделителя расположено устройство для сброса конденсата, которое открывается в ручную при отсутствии давления, путем откручивания штуцера устройства. Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия. Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха.

Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна закрепленного на редукционном клапане.

При монтаже блока подготовки воздуха стрелка на его корпусе должна совпадать с направлением движения воздушного потока.

Пример записи при заказе блока подготовки воздуха с условным проходом 10 мм, присоединительной резьбой G3/8”, климатического исполнения УХЛ, категории размещения 4: БЛОК ПОДГОТОВКИ ВОЗДУХА П-ФРК-10-MIDI УХЛ 4

Структурная схема обозначения блоков подготовки воздуха П-ФРК mini, midi, maxi (6,10,16,25)

Структурное обозначение блоков подготовки воздуха

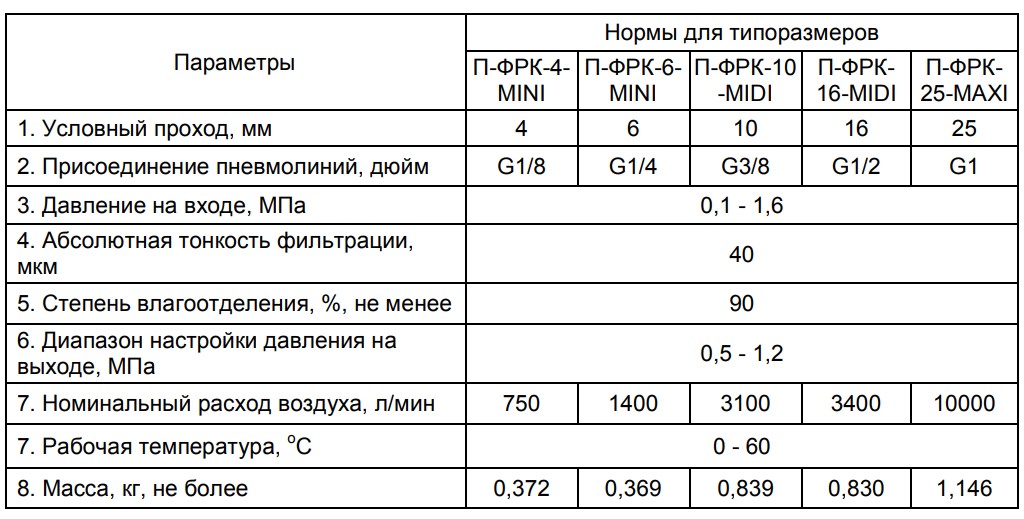

Технические характеристики блоков подготовки воздуха П-ФРК

технические характеристики блоков подготовки воздуха

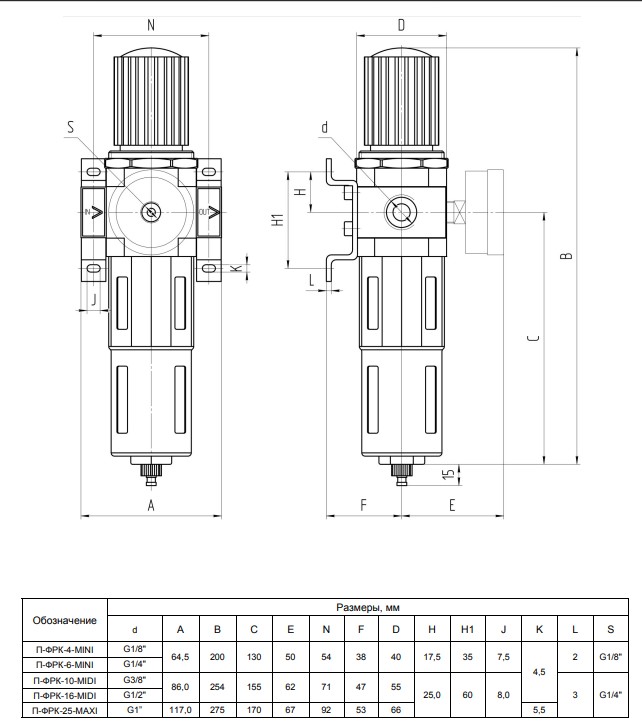

Габаритные и присоединительные размеры блоков подготовки воздуха П-ФРК

А П-ФРК-4; П-ФРК-6; П-ФРК-10; П-ФРК-16; П-ФРК-6-5; П-ФРК-10-5; П-ФРК-16-5; П-ФРК-6-АО; П-ФРК-10-АО; П-ФРК-16-АО; П-ФРК-6-5-АО; П-ФРК-10-5-АО; П-ФРК-16-5-АО
