Пневмоблоки подготовки воздуха БК с манометром? BFC

Увеличить
Увеличить
Увеличить
Увеличить
БК (4,6,10,16,25), BFC
БК (4,6,10,16,25), BFC
БК (4,6,10,16,25), BFC
БК (4,6,10,16,25), BFC
Цена: 0 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цены на блоки кондиционирования БК с манометром (указаны без НДС)

BFC 3000 2733
BFC 4000 2733
БК-4 2478
БК-6 2946
БК-10 4253
БК-16 4253
БК-25 6059

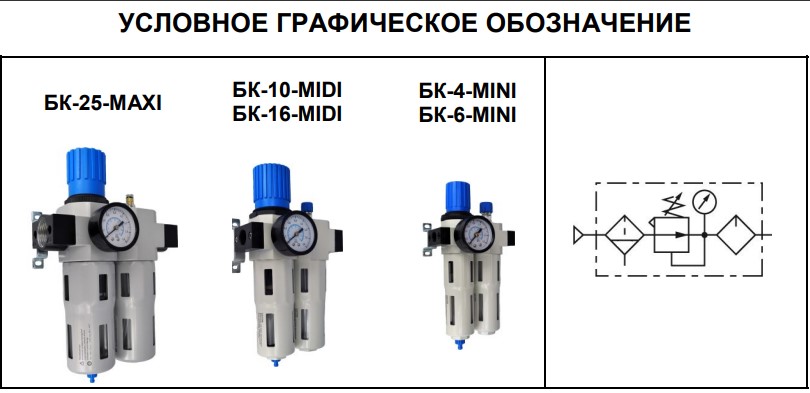

Условное графическое обозначение блоков кондиционирования БК с манометром

Условно-графическое обозначение блоков подготовки воздуха БК

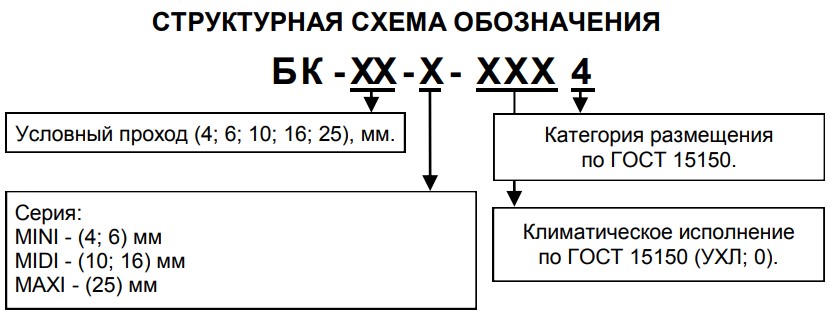

Структурная схема обозначения блоков кондиционирования типа БК  с манометром

Структурное обозначение блоков подготовки воздуха БК

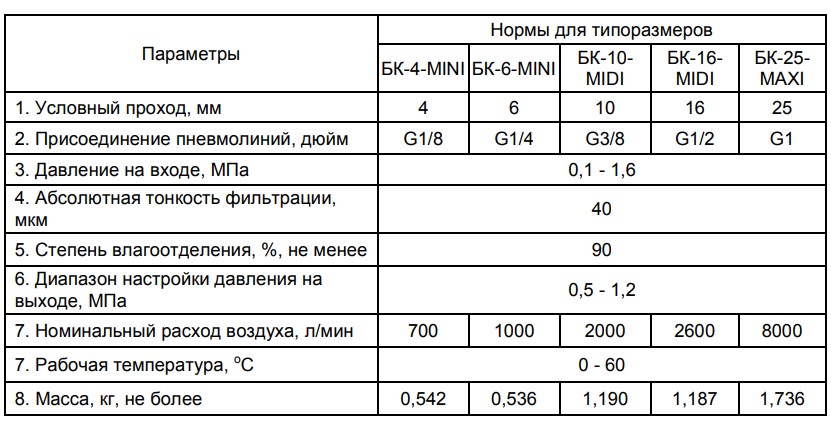

Технические характеристики блоков кондиционирования БК  с манометром

технические характеристики блоков подготовки воздуха БК

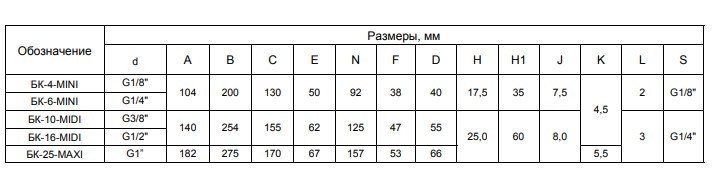

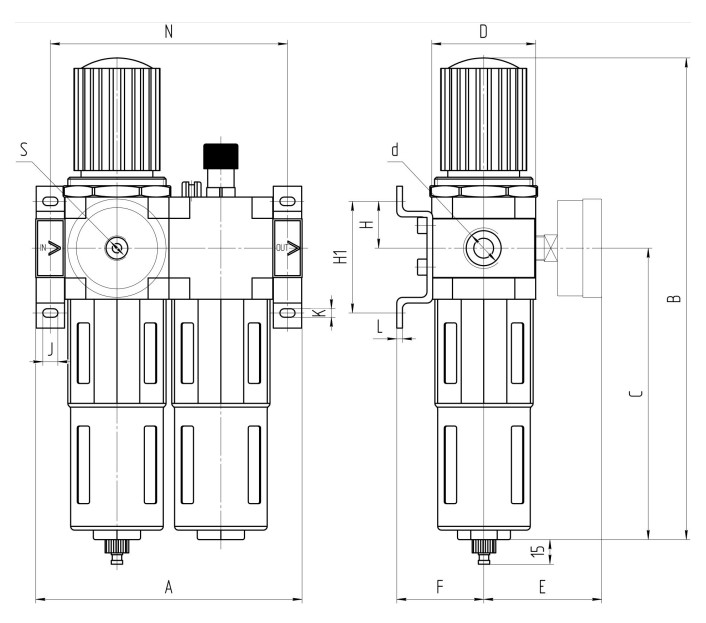

Габаритные и присоединительные размеры блоков кондиционирования БК  с манометром

блоки кондиционирования БК - габаритные размеры

Блоки кондиционирования БК - размеры

Блоки кондиционирования серии MINI; MIDI и MAXI с условным проходом (Ду) 4; 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,6 МПа очищенном не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок кондиционирования содержит блок подготовки воздуха типа П-ФРК и маслораспылитель типа П-М. Из пневмосети сжатый воздух поступает во входное отверстие «IN», блока подготовки воздуха типа П-ФРК, который состоит из фильтра влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.

Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

В нижней части стакана фильтра - влагоотделителя расположено устройство для сброса конденсата, которое открывается в ручную при отсутствии давления, путем откручивания штуцера устройства. Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.

Маслораспылители следует заправлять минеральным маслом вязкостью не более 35мм2 /с, очищенном не грубее 14 класса чистоты по ГОСТ 17216 или маслом ISO VG 32, при отсутствии давления в резервуаре через резьбовое отверстие, закрываемое пробкой.

В металлических кожухах, защищающих прозрачные стаканы блока кондиционирования, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала.

Уровень смазочного материала должен контролироваться.

Блоки кондиционирования должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.

При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха П-ФРК.

Пример записи при заказе блока кондиционирования с условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4: БЛОК КОНДИЦИОНИРОВАНИЯ БК-10-MIDI УХЛ 4
